Ладненько, попробую помудрить с прокладками фольги под рейкой, но все такой расклад не по нраву, костыль это . Пока все разобрано до винтика, обратно не собирал - вожусь с препаратоводителем и столиком. А на тот сайт налисал, жду ответа. МББ-1 редкий зверь, особенно части...

Я говорю про детали зубчатых передач, а не про направляющие. Из алюминия и его сплавов вообще нельзя делать детали трущиеся. Оксид алюминия есть абразив корунд. Причём образуется моментально из-за высокой активности алюминия.
Что касается направляющих скольжения, то если вы посмотрите побольше оборудования чем МБИ и Биолам, то заметите, что направляющие скольжения как правило делают из стали и полируют (хромируют в некоторых случаях). А втулки, которые скользят по этим направляющим делают из бронзы или латуни.

МББ - редкий) как гордый владелец подтверждаю))) сам за ним из Челябинска в Уфу поехал почти на маршрутке а обратно возвращался ночью в общем вагоне))) правда обратно, всё же было намного уютнее)).
Не переживайте! Хорошо что написали Алексею на сайт "микро бу".

А планка у них не совместима с мби-3 или с механизма мби-11?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Интересный вопрос. Сделал фото двух моих побитых реек из МББ1 от грубой фокусировки и от механизма перемещения конденсора. У большой габариты 134х7,5мм. Сильные подозрения что их делали строго под МББ1...

Информацию по направляющим скольжения я взял из книги: Микроскопы. Скворцов Г.Е. и др. Изд-во "Машиностроение", 512 с. Там подробно описано устройство не только советских, но и зарубежных микроскопов. Значит были какие-то причины изготавливать направляющие скольжения полностью именно из латуни, а не из стали, например. Видимо, наилучший результат всё-таки обеспечивала пара трения скольжения латунь+латунь. Я не инженер и не буду здесь спорить.

_________________
Микмед-2, Бимам, Биолам

Форумчане, перебираю PZO Biolar, остался привода главное подачи, нужно помощь по разборки
Сталкивался кто-то?

Сам привод снял со станины.
Снял с него крышку защитную.
Чутка отмыл вдшкой.
Возник вопрос как снять крутилки?
В торцах есть гайки, под спец ключ, на два отверстия.
Пытаюсь их раскрутить но пока не очень выходит.
Гайки крутятся отдельно от самих ручек, так же как в механизме перемещения конденсора?

-

uldima
Где стопора находятся вы знаете или так, на абум написали?

-

uldima
Кем вы себя возомнили?...
Вы что бога за бороду поймали и теперь можете решать кому куда лезть, а кому не лезть?
Можете СРАТЬ бессмысленными постами в теме, в которой люди пытаются найти полезную информацию?
Можете давать советы в теме, в которой вы, судя по вашем высерам, вообще не разбираетесь?

Искренне вам желаю чтобы у вас отсохли руки и желательно язык, да бы не было возможности таким как вы засорять эту ветку мусором.


Для всех адекватных форумчан, еще раз возвращаюсь к вопросу о разборки главного привода PZO Biolar.
Конкретно интересует как открутить торцевые гайки в ручках.

-

Сказал бы я вам пару ласковых...

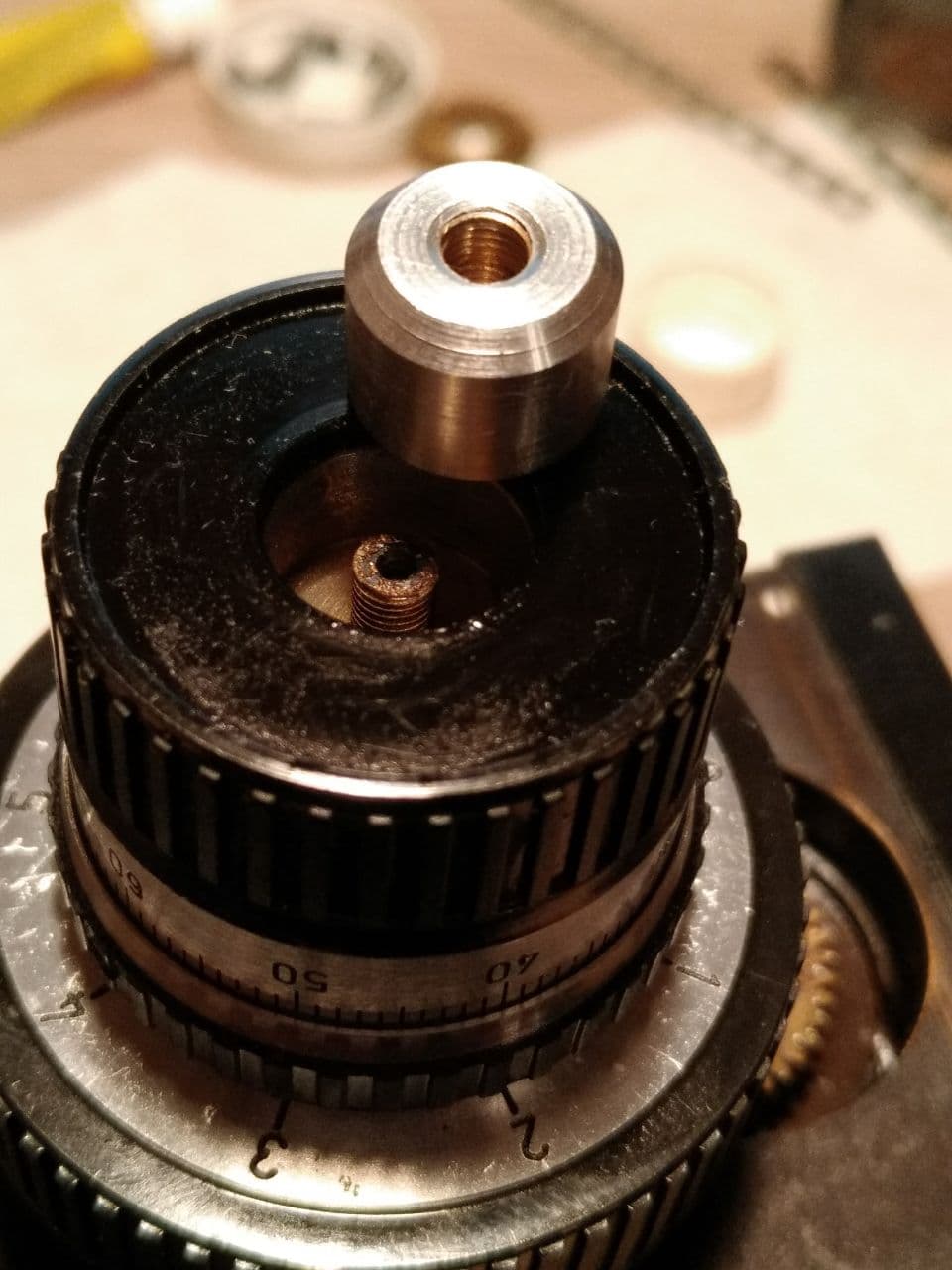

С боем, но открутил таки гайки, нет там стопоров никаких!

Я видел такие рейки (макромеханизм) только на МББ и на МИН-8, может где-то еще есть, но проблема с ними везде одна - быстро изнашиваются. Ваши еще ничего, можно сказать хорошие, встречаются в куда более плачевном состоянии.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Пытаюсь перебрать бинокуляр от PZO MB 30
Попадались кому-то фото или инструкция по разборке?
