Совершенно верно!

это все хорошо, если резьба не нарезана чуть под углом
иначе толку от выравнивания плоскости, где резьба выходит, нет...

ну, а вообще, моя методика с выставлением расстояний по-середине между отмеченных центров двух объективов - верна хоть немного?

и что делать с люфтом вправо-влево полозьев (на макромеханизме которые), на которые ставятся столик конденсора и столик предметный? если этот люфт убрать, зажав винты с внутренней стороны механизма (надо снимать), то перестает ездить макромеханизм, так как слишком большое трение по рельсам, если ослабить чуть, как я сделал, то можно, взявшись за держатель конденсора, сдвинуть его в стороны хоть и не сильно, но в поле объектива изображение зажатой диафрагмы полевой скачет на 50% поля

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Попробовал таким образом отьюстировать, очень удобно оказалось. Спасибо Alexmar.
Но тут есть и свои проблемы , надо найти очень ровную поверхность , на которую кладется и рейку опять же ровную.
А так отличный вариант , для быстрой настройки.

Р.С.
Эта настройка хороша для выставления перпендекулярности объектива к бинокуляру. Но для выставления объектива по центру требуется стандартная настройка, со сменой объектива. Как то так.

конденсор ПК-3 можно поставить на МБИ-11 в стандартный конденсородержатель?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Вроде нет . Поставьте ои-14 , апертура та же , косое освещение , или кон-1к , апертура меньше , но ахромат и косое освещение.

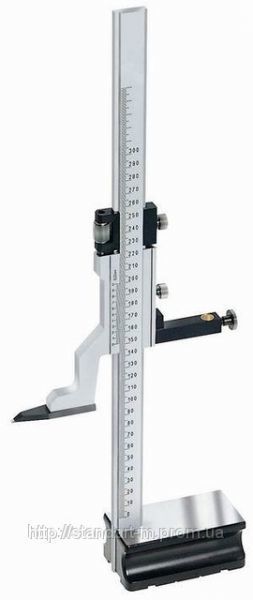

Для выставления перпендекулярности подойдет - рейсмус . Замерял то с одной стороны , то с другой . Где то в пределах 5 сотых выставил ,не больше , а было 0,23 мм.

да панкратический хочу, чтоб универсальную диафрагму для фазовых объективов можно было использовать, для любых с одним кольцом

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Я , вас понял ,но проблема с креплением.

у меня валяется крепление от МБИ-6, по диаметру такое же, как и обычный держатель конденсора типа КОН.
Или по высоте не станет? Так в МБИ-11 можно столик значительно поднять.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

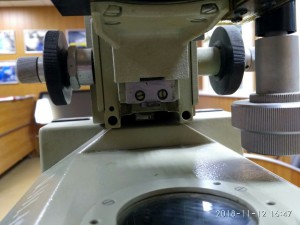

Здравствуйте, предлагают такой аппарат, походу нет конденсора и кронштейн отсутствует. Это узкоспециализированный узел от мби-11? Где и по чем такой найти, не подскажите?

И еще вопрос, бинокуляр стоит БИН 1.5-30. В мануале прописан АУ-26. Будет бин работать как в проходящем, так и в отраженном свете?

Будет, бинокулярке без разницы, каким метедом полученная картинка в неё входит.

_________________
МБИ-3, МББ-1А, МБИ-11, Б-70С1, PZO MB-30, КФ-4, ОИ-13, ОИ-17, ОИ-19, ОИ-21, ОИ-35, KPI-2, MPI-3, Gamma конденсор, 5.0 Мп камера.

Главное чтобы высота окуляров над столом комфортная была, хотя БИН 1.5 как раз для высоких микроскопов

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Скажите, водопроводный фитинг, это умелые ручки, или инженеры Ломо?

Где вы там фитинг увидели? Если про гайку под левой ручкой макровинта - это всё штатное.
