Если диаметр 3,5 мм, то апертура 3,5/(2х17)=0.103.
Апертура ограничена углом стереоскопичности (15 градусов). Тангенс 7,5 градусов 0,13 минус стенки, припуск на юстировку и допуски на изготовления.
У водного объектива апертура может быть больше в 1,33 раза.

Я выходной зрачёк в биноклях замерял МПБ-2.Гораздо точнее чем штангелем или....
Наклеивал прям с краю объектива кусочек малярного скотча или можно точку маркером,чтобы знать что объектив виден полностью без каких либо внутренних диафрагм.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Наконец-то получил гренушную голову Zeiss. Так как оригинального штатива не нашлось, нужно будет сварить переходник на штатив МШ. Голова является быстросъемной и имеет неотделимый прилив с зажимным фиксатором на рельс-ластохвост. На деревянный протез штатива крепить такое затруднительно. Сверлить ничего не планирую.
При внешнем сличении с головой МШ заметно, почему немецкие объективные слайдеры на нее не подошли. Они как бы длиннее советских, и расстояние между осями в месте контактной плоскости слайдера чуть больше. Видимо, это сделали чтобы вместился более продвинутый механизм центровки объективов.
Общее исполнение внешнее практически одного уровня, а внутри заметно добротнее. Призмы выглядят мельче МШ и требуют чистки. Окулярные трубки под 30мм, съемные на резьбе и взаимозаменяемые с МШ. Слайдеры отлично и плотно подошли, легко настроились с помощью четырехгранных ключиков центровки объективов МИН-8. Запаса настроечных ходов хватает. Есть настроечные винты положения вдоль салазок. Поле зрения окуляров Olympus WHSZ-10 полностью отрабатывается. О качестве изображения на краях судить пока рано.
Смотреть пока приходится с рук, с различных упоров. Корректно сравнить с МБС пока не могу. Впечатление пока приятное. Особенно от 7x WI на монете в чашке с водой. Использовать пока планирую с окулярами МБС-1. Кратность 12,5х скорее всего будет уже избыточной, а 6х и 8х в самый раз.

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 с АУ-12 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

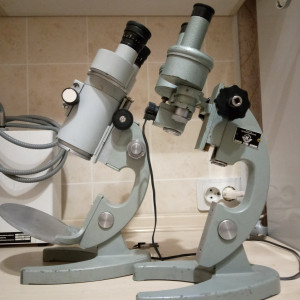

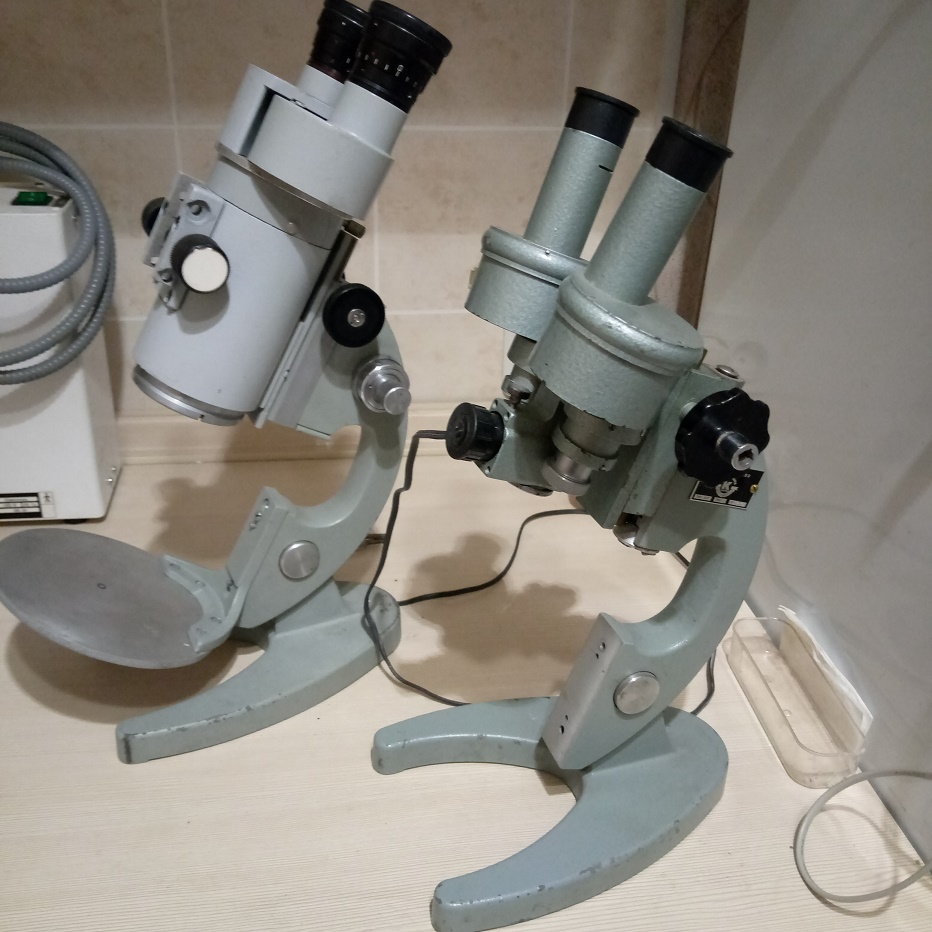

Думал вы уже забросили этот "проект" Я одну из похожих голов ,закрепил на штативе от МБУ. Относительно неплохо получилось хотя бы из-за появившегося наклона и подвижки само собой.

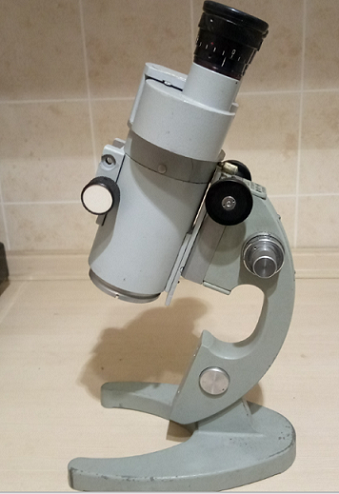

На фото голова щелевой лампы,примерно так.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Добавлю

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Пять баллов за франкенштайнинг! Выглядят, будто так с завода и отгружены. Идея с переворотом кронштейна столика понравилась.

А я тут в ходе ревизии стратегических запасов барахла таки выкинул штативы МБУ-4 и МШ-1. Была тоже мысль посадить на один из них БМ-51-2 но отказался от этой идеи: паять-ковырять что либо на наклонном столике - значит ещё крепить деталь как-то, смотреть под наклоном на лежащую на столе и работать с ней - подкова мешать будет...

А что поделать если головка без излома? Уж лучше так чем никак,тем более при желании можно поставить вертикально.Тем что поменьше я пользуюсь в тех случаях,когда нужно заглянуть в глубину,Там подсветка паралельна оси ,например оценить линзу в глубине объектива. И не стал делать подставку т.к. рабочее аж 22см.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Видел на Авито голову М-24 на штативе МШ со снятым стеклом столика. Возможно, как раз до поверхности стола достает своим фокусом. Дойдут руки - сварю переходник с немецкой головы Грену на штатив МШ. И голова М-24 на примете есть. Как вариант, на теодолитный или фотоштатив повесить между его ногами и поставить над каким-нибудь муравейником или кочкой мха... Здесь отсутствие излома может быть даже на пользу...

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 с АУ-12 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

И получится брат франкенштейна с моей аватары, только бино. На самом деле прямой тубус - очень большое зло для эргономики. Долго работать, не рискуя заиметь боли в шее и спине, можно только наклонив весь агрегат, что далеко не всегда допустимо. Например, налитое в чашку Петри, а тем паче в пенициллиновый пузырек, лучше таки строго сверху рассматривать. Что-нудь плоское типа платы, придется хитро крепить, а не просто положить на стол. И т. п. Все-таки не даром излом ввели практически повсеместно, хотя он и сильно усложняет, утяжеляет и удорожает конструкцию.
