 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Вчера, 14:49
Не в сети
Аватара пользователя

Зарегистрирован: 25 сен 2024, 11:05
Сообщения: 1022
Красивые снимки! Особенно последний понравился, необычный!

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil


Вернуться к началу
 Профиль


 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Вчера, 17:58
Не в сети
Аватара пользователя

Зарегистрирован: 20 мар 2017, 15:18
Сообщения: 2671
Большое спасибо!
Да, их снимки редко встречаются! Я пока не начал искать по предыдущему снимку другого подобного "а что это такое" - вообще их не видал))


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Вчера, 21:01
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 1315
Odal писал(а):
Акустический датчик MEMS микрофона INMP441. Размер кремниевой основы ~1.1x1.1мм. Микрофото с объективом Mitutoyo M Plan Apo 10x0.28 с Raynox DCR-150 в качестве тубусной линзы на штативе микроскопа МББ-1А. Освещение через объектив, стэкинг, кадрирование. Камера Fujifilm X-T5

Снимок шикарен! Дымку программно убирали?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Вчера, 22:00
Не в сети
Аватара пользователя

Зарегистрирован: 20 мар 2017, 15:18
Сообщения: 2671
Благодарю!
Тут она была слабая, и инструмент dehaze я не применял - обошёлся небольшой коррекцией кривыми - чуть прижал "нижнюю середину". Небольшая добавка контраста довершила дело, но уже потом, при окончательной обработке. Ну а рассеяние света от краёв к фону слегка дополнительно убрал, выделив маской фон и с ним тоже работая, преимущественно, кривыми. Благо простые и быстрые маски довольно неплохо в лайтруме работают.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Сегодня, 14:53
Не в сети
Аватара пользователя

Зарегистрирован: 19 авг 2020, 04:33
Сообщения: 2870
Откуда: Киев
Odal писал(а):
В тисках с пластиком попробую таким манером.

Для мелкой керамики тоже работает.
Odal писал(а):
Хочу попробовать как-нибудь кислоты, но это пока в перспективе...

А если просто сточить? Или попробовать алмазным сверлом в виде трубки высверлить верхнюю половину корпуса вокруг кристалла до подложки? корпус то к кристаллу не приклеен.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Сегодня, 15:34
Не в сети
Аватара пользователя

Зарегистрирован: 21 май 2022, 17:01
Сообщения: 219
Откуда: Тула
proton писал(а):
высверлить верхнюю половину корпуса вокруг кристалла до подложки? корпус то к кристаллу не приклеен.

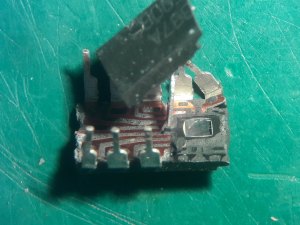

Не выйдет. Кристалл целиком залит компаундом, воздушного зазора там нет. На фото кристалл остался в верхней половине корпуса, оторвавшись от подложки.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Фотографирование микросхем
СообщениеДобавлено: Сегодня, 20:20
Не в сети
Аватара пользователя

Зарегистрирован: 19 авг 2020, 04:33
Сообщения: 2870
Откуда: Киев
Олег-ч писал(а):
Не выйдет. Кристалл целиком залит компаундом, воздушного зазора там нет. На фото кристалл остался в верхней половине корпуса, оторвавшись от подложки.

Не помню я что бы у простой логики он был чем либо залит. Надо купить горстку рассыпухи, попробовать повскрывать, вспомнить детство. Поскольку воспоминания не столь ясные как хотелось бы.

Судя по фото кристалл остался сверху в пластмассе, а тут отскочила нижняя часть обнажив подложку. Хотя вроде пластик там а подложка обычно металл.
