 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 12 окт 2025, 21:13
Не в сети

Зарегистрирован: 08 апр 2017, 13:44
Сообщения: 1462
nitar1 писал(а):
можно использовать бинокулярную насадку типа АУ-12 с посадкой для окуляра 30 мм.

Такая насадка стоит в МССФ,не знаю есть ли у неё собственное название

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard


Вернуться к началу
 Профиль


 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 12 окт 2025, 21:18
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 3240
Откуда: Мончегорск
Самый простой способ, разместите конденсор так чтоб на расстоянии 21см от диафрагмы был экран(стена, лист бумаги). Подбираете положение источника света так чтоб на экране получилось четкое изображение спирали лампы, кристалла диода. Размер изображения желателен примерно 30мм. Больше бесполезно, меньше не полностью используется апертура.
Если этого добились то смело можете использовать вместо ОИ-9/19, настраивать освещение по Келеру без проблем. Если не получается можно попробовать увеличить/уменьшить (на 1-4см не больше) расстояние 21см(это нормальное расстояние от осветителя до конденсора для микроскопов МБИ/Биолам), соответственно это будет новое расстояние для вашего осветителя.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc


Последний раз редактировалось Mildi 12 окт 2025, 21:23, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 12 окт 2025, 21:20
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 3240
Откуда: Мончегорск
nitar1 писал(а):
PCPshnik писал(а):
Mildi писал(а):
Фото хорошо но бесполезно, цена то какая и с доставкой как?

1100$
без стоимости доставки.
Я себе такое позволить не смогу.

Есть два пути.
Первый проекционный.
Используется в оптических резольвометрах. Там мира с частотой до до 32 лин./мм проецируется с уменьшением до частоты до 1600 лин./мм.
Второй автоколлимационный.
Например можно использовать бинокулярную насадку типа АУ-12 с посадкой для окуляра 30 мм. В один канал миру с подсветкой от ОСК-2 №2 или №3 с частотой до 50 лин./мм или 100 лин./мм. В другом канале окуляр для рассматривания автоколлимационного изображения миры создаваемого исследуемым объективом с плоским зеркалом вместо предмета.

Останется решить один вопрос, как менять масштаб проекции (для обоих способов), чтоб получить разные расстояния между штрихами в плоскости объекта.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 12 окт 2025, 23:16
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507
Mildi писал(а):
Самый простой способ,

Большое спасибо за детальную инструкцию! Теперь не остаётся выхода, кроме как сделать. :)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 12 окт 2025, 23:29
Не в сети

Зарегистрирован: 16 фев 2014, 14:06
Сообщения: 356
Mildi писал(а):
nitar1 писал(а):
Есть два пути.
Первый проекционный.
Используется в оптических резольвометрах. Там мира с частотой до до 32 лин./мм проецируется с уменьшением до частоты до 1600 лин./мм.
Второй автоколлимационный.
Например можно использовать бинокулярную насадку типа АУ-12 с посадкой для окуляра 30 мм. В один канал миру с подсветкой от ОСК-2 №2 или №3 с частотой до 50 лин./мм или 100 лин./мм. В другом канале окуляр для рассматривания автоколлимационного изображения миры создаваемого исследуемым объективом с плоским зеркалом вместо предмета.

Останется решить один вопрос, как менять масштаб проекции (для обоих способов), чтоб получить разные расстояния между штрихами в плоскости объекта.

Я, для обоих способов, использовал комплект мир от ОСК-2 №1 (от 50 до 200 лин./мм), №2 (от 25 до 100 лин./мм) и №3 (от 12,5 до 50 лин./мм). Они перекрывают весь необходимый интервал с шагом 6%.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 09:56
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507

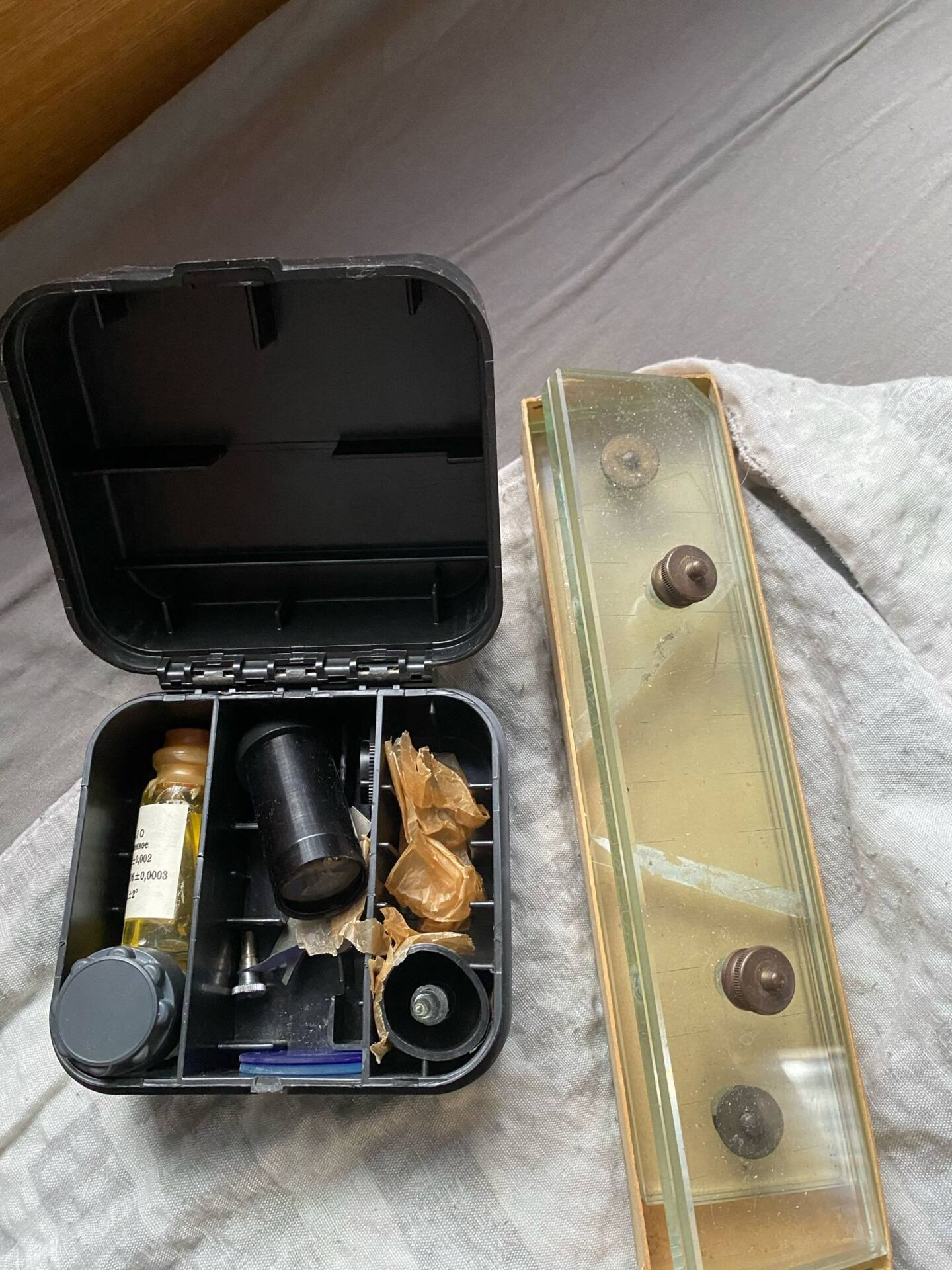

На локальной барахолке Биолам продают, с таким вот комплектом:



Просветите пожалуйста, что это за стеклянные пластины с винтиками? Объекты типа листочков-лепесточков зажимать и расправлять? Вроде там ещё риски по краю виднеются...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 10:27
Не в сети
Аватара пользователя

Зарегистрирован: 25 сен 2023, 01:39
Сообщения: 2509
Не вижу я ничего с этого хостинга, кроме квадрата Малевича. Но чисто по описанию (пластины с винтами) похоже на трихиноскоп.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 10:40
Не в сети

Зарегистрирован: 01 июн 2021, 02:03
Сообщения: 2510
Archie25 писал(а):
На локальной барахолке Биолам продают, с таким вот комплектом:



Просветите пожалуйста, что это за стеклянные пластины с винтиками? Объекты типа листочков-лепесточков зажимать и расправлять? Вроде там ещё риски по краю виднеются...


Компрессорий.
Мясо на червяков смотреть.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 11:14
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507
Ясно, спасибо. Звучит аппетитно! А шкала там зачем? Количество голов на погонный метр подсчитывать? :D


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 15:14
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507
Микромед С-12 - это ещё ЛОМО или уже Китай?

https://micromed-spb.ru/products/biolog ... omed-s-12/

Очень уж на М-9 смахивает...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 16:53
Не в сети
Аватара пользователя

Зарегистрирован: 25 сен 2023, 01:39
Сообщения: 2509
ЛОМОкитай (в части оптики так точно). А зачем Вам бесконденосрный школьный микроскоп за по такой конской цене?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 16:55
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 3240
Откуда: Мончегорск
Archie25 писал(а):
Микромед С-12 - это ещё ЛОМО или уже Китай?

https://micromed-spb.ru/products/biolog ... omed-s-12/

Очень уж на М-9 смахивает...


Это чистый 100% китай, низшего уровня. К ЛОМО не имеющий никакого отношения.
Все ЛОМО после ранних Микмед-5 тоже 100% китай.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 16:58
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507
Понял, спасибо!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 17:00
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 3240
Откуда: Мончегорск
Не переживайте... Калашоиды научат ЛОМО снова делать микроскопы :)

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Жду вопросов по микроскопам
СообщениеДобавлено: 27 окт 2025, 17:02
Не в сети

Зарегистрирован: 12 май 2025, 22:03
Сообщения: 507
Да я не особо расстроен! :-) У коллеги такой; хотел выяснить родословную.
