Сначала показалось что это режущая кромка инструмента.

Фораминиферы в шлифах. Серия с поляризацией в положении скрещенных николей. Ширина кадра – 1,06 мм. Масштаб съемки – 22:1.

1 – Globoendothyra globulus Eichwald.
2 – Endothyzanopsis sp.
3 – Eostaffella sp.
Местонахождение: Южный Урал; западный склон; руч. Акаваз.
Верхневизейский подъярус каменноугольной системы (C1v2).

Снято на Sony Alpha NEX-5N с объективом MT Plan 20x0,45 (f=180 мм) на штативе МББ-1. В качестве тубусной линзы – макролинза Kenko AC Close-up Lens No.5 52mm (f=200 mm) в реверсном положении. Дополнительно использовался круговой поляризатор K&F Concept MC CPL, поляризатор из штатного набора ОИ-21 и кварцевый компенсатор первого порядка.

Стекинг, небольшая цветокоррекция.

Здорово! Фораминиферы "в разрезе" выглядят не менее интересно, чем целиком!

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil

Спасибо! Это точно)

Круто, но непонятно. Непонятна техническая сторона, а именно устройство осветителя.

Благодарю!
Сейчас проясню. Осветитель Ulanzi L2 установлен под конденсатором без фиксации (ждёт переделки с магнитами, рассеивателем, диафрагмой и круговым поляризатором, как в современных микроскопах). После идёт матовый пластиковый рассеиватель из этого же набора. Сверху на нём лежит поляризатор из комплекта опак-иллюминатора ОИ-21 и кварцевая пластинка первого порядка (такая вот https://mbs10.ru/kvarc_plastina_v.4.html). А дальше стандартно: конденсор ОИ-14, объектив, поляризатор Concept и ТЛ Kenko.

Тест-драйв полученного вчера 3,7х/0,11 из "до-ЛОМОвской" эпохи:

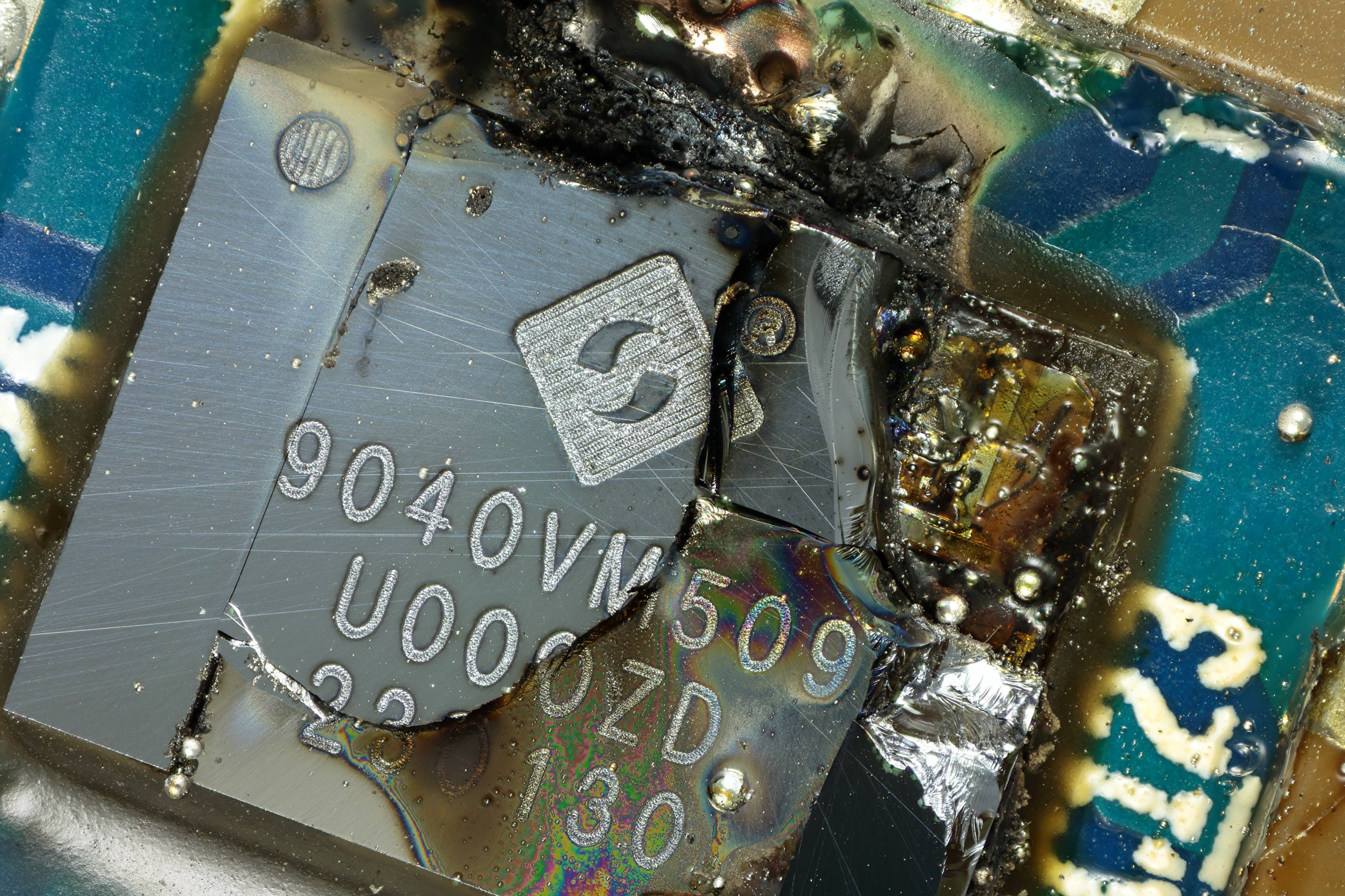

Контроллер питания SSD-диска, надорвавшийся от непосильной работы. Размер микросхемы примерно 4х5мм.

Хороший снимок! А старичок-объектив как всегда в деле

Спасибо! Да, стекло годное, несмотря на возраст. Огромное рабочее расстояние приятно удивило. Потом возможно улучшу чернение (хотя оно и так неплохое) и добавлю блендочку.

Купите сразу просветленную версию, она контрастнее чем обычная. На мешке по 1500р продают. У меня 3.7х 77года уже с просветлением, а 67года без

Нету у меня этих ваших мешков-авитов. При случае куплю, за информацию по годам спасибо: буду смотреть чтоб серийник с правильных цифр начинался...

Спасибо за разъяснения. Но ИМХО осветитель сразу под конденсором - не лучший вариант. Почему не хотите использовать зеркало?

Это зело крутой объектив, если такого не имеете, кране рекомендую заиметь, не уже китайцев с немцами.

Я вначале пользовался штатным зеркалом. Но его настраивать и подстраивать замучался. К тому же, неравномерно это дело светит на препарат и появляются странные "рефлексы". В общем, в топку Я за простоту и удобство! Сейчас хочу полевую диафрагму от МББ-1 переставить под конденсор, а осветитель вынести в основание штатива и посадить на неодимовые магниты. Там как раз у Ulanzi L2 есть такая возможность. Предварительно в таком варианте всё работает как надо, проверил на некоторых объектах) И конденсор настраивать таким образом проще

А какие минусы? У меня сейчас там простенький китайский стоит; даже с ним на порядок удобнее чем зеркальце крутить...
