И ручка макровинта "свободный ход" имеет? Если крутить то немного прокручивается, а только потом поднимает верхнюю часть штатива?

здравствуйте .
столкнулся с проблемой юстировки конденсора на Микмед 2.
там , где стрелками указал , должна ли быть какая то деталь ?
может я чего не понимаю , никак не могу настроить . если рукой на себя отжимаешь ( имитируя пружину) , то вроде как можно настроить ( но это не точно).
может инструкция где то есть или хоть что нибудь ?
пожалуйста помогите .

_________________
куплю м-флюар 40х

В свободном доступе есть инструкция на Бимам,они схожи. Настройка освещения по Келеру почти идентичная

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Там должен быть толкатель с пружиной.

_________________
Микмед-2, Бимам, Биолам

уже объяснили )
ещё бы его размеры знать.

_________________
куплю м-флюар 40х

Добрый всем вечер! Получил МИР-4 - внешне нареканий нет. Теперь посмотрим как он будет вести себя в деле...

хорошо будет вести главное верно интерпретировать результаты

Добрый все день! Появилось время заняться проверкой объективов. И сразу же проблема: штатный окуляр микроскопа вкручивается в тубус, а на МИР-4 резьбы нет! К счастью есть АУ-12, в ней окуляры просто вставляются в тубус. Вечером попробую поэкспериментировать.

Вероятно у вас в монокулярном тубусе залипла нижняя часть измерительного окуляра. И вы просто выкручиваете его верхнюю половину с резьбой. Должно всё выниматься/вставляться как в АУ-12. Дайте фото тубуса плз что бы сказать точнее.

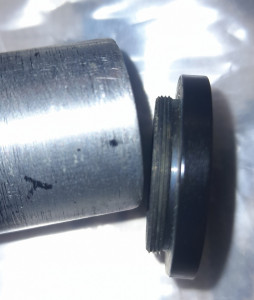

Добрый вечер всем! Вот фото тубуса и вкручивающегося окуляра...

Впервые вижу такое,и судя по потёртости кто то приложил руки. А должно быть всё просто,как на скрине.В нижней части тубуса внешняя резьба,при вкрученном состоянии её не видно,а сверху просто гладкая дырка под окуляр

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Заглянул в ЗИП и нашел запасной окуляр 7х. Всё стало на свои места. Откручивалась верхняя часть окуляра, а корпус прикипел к внутренней части тубуса. Теперь буду думать, как его оттуда вытащить...

Выкрутить тубус из головки, прокапать ВД и оправкой подходящего диаметра вытолкать с другой нижней стороны...А что за хомутик в нижней части тубуса ?

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Вообще без понятия. На фото аналогов в инете не нашел ничего подобного. Возможно это связано с потертостями на тубусе (устанавливали какое-то устройство, потом сняли, а этот крепеж остался). Правда этот хомутик помог при прикручивании тубуса к полусфере (использовал его как направляющую, т.к резьба мелкая и заход неудобный)

Хорошо бы замерить длину этого тубуса,на всякий случай,а то он кажется коротковатым
