А если на Биоламе будет стоять ОИ-14, то надо ли его снимать и ставить KOH-3 для некоторых работ, для которых ОИ-14 не используется в микроскопах, на которых его нету?

ОИ-14 может работать в режиме обычного светлого поля, радуя своей апертурой

_________________
9х0.20, 20x0.40, 40x0.65, 60x0.85

Поскольку обсуждения ОИ-14 не нашел напишу тут. Купил я себе ОИ-14 посмотрел покрутил, все таки КОН-3 удобнее - не надо верхнюю линзу менять для малых увеличений. И в обычный Биолам Р ОИ-14 плохо лезет, под 90 градусов ручку из под столика не выведешь поскольку упирается в станину недостигая полного вылета.

...в другую сторону .Ещё не нравится что поводок прижат к корпусу. У меня два ОИ-14.один закреплён жёстко в корпусе, ,а другой вращается вкруговую.Не уверен что так и надо,может быть механика затянута или наоборот?

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

смазка застыла наверное вот и не вращается.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Должен вращаться ? ...как то и без этого неплохо - бывает при манипуляциях с диафрагмой (она туговатая) надо поправлять ориентацию

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Да должен. В этом вся и фишка что кроме увода диафрагмы в сторону вращением можно менять сторону в которую уводится диафрагма.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Он о другом вращении говорит - там где его быть не должно.

Вращать блок с диафрагмой не надо, там есть три очень мелких винтика без шляпки, которые крепят блок с диафрагмой к корпусу конденсора. Скорее всего один из них надо подтянуть, что бы вращение прекратилось. В идеале диафрагму надо отцентрировать относительно линзы конденсора.

Я себе один из винтиков ослабил часовой отверткой и развернул блок с диафрагмой так, что бы лапка диафрагмы смотрела на 90 градусов в бок (по дефолту она смотрит от ручки конденсора на 180 градусов). А сам конденсор в микроскоп вставляю так что бы его ручка смотрела от станины на 180 градусов (как вариант можно на угол столика её повернуть под 45 градусов). В таком виде им можно пользоваться на Биолам Р/С/Д.

кому верить ?

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

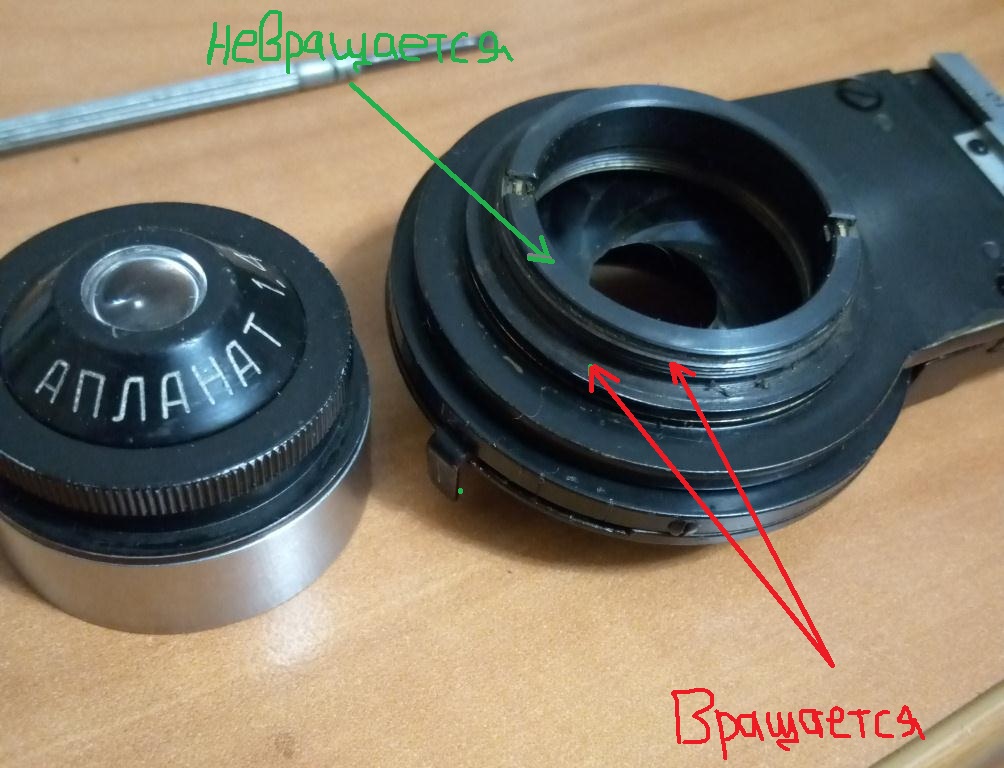

Уточните тога где именно у вас вращается не вращается. В нормальном варианте нижняя (окрашенная) часть должна вращаться на 360 градусов относительно линз и обоймы которая зажимается в кронштейн конденсора.
Или вы имеете ввиду какое то другое вращение/не вращение....

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Да,именно так.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

ага теперь понятно. так и должно быть. то что не вращается это "гайка-болт" (хз как его правильно назвать) которым прикручено кольцо с резьбой которое вращается.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

...Надо другой смотреть,почему не крутится,может затянута эта втулочка с двумя шлицами.Лично мне даже невращающийся хорош,если б не одно но - крепить конденсор очень неудобно -винтик с головкой с накаткой находится прямо над площадкой ОИ 14 и руками его не затянуть.Если маховичёк конденсора сориентировать спереди тогда нет доступа к поводку диафрагмы,если слева,то не откидывается гнездо светофильтров.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Открутите втулочку, снимите кольцо с резьбой, смойте старую смазку нанесите новую соберите.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Займусь на досуге
