 Заголовок сообщения: Leitz Ergolux 200
СообщениеДобавлено: 28 сен 2018, 16:37
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
Всем доброго времени суток.

Я на вашем прекрасном форуме в первый раз, поэтому прошу не сильно пинать за глупые вопросы и за вопросы, которые уже звучали ранее на данном форуме.

Моя проблема заключается в следующем: В моем распоряжении имеется 2 микроскопа: ММУ-3 У4.2 и Leitz Ergolux 200. Вроде как, оба этих микроскопа являются ДИК-микроскопами. Но почему-то дурацкий микроскоп ММУ-3 с определенным увеличением позволяет увидеть требующиеся мне объекты, а вот микроскоп Ergolux 200 с этим же увеличением (или даже большим) не позволяет. А хотелось бы именно на втором наблюдать нужные мне объекты.
Вопрос: как понять, почему второй микроскоп не предоставляет мне такой возможности? Быть может он вовсе не ДИК-микроскоп? Или я что-то не так делаю, например использую не те объективы или еще что-то?
С радостью отвечу на все наводящие вопросы и буду очень признателен за помощь.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 28 сен 2018, 19:34
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 1290
Откуда: Харьков
Что вы имеете в виду под ДИК? ММУ не дифференциально-интерференционный микроскоп, а микроскоп темного поля отраженного света.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 28 сен 2018, 22:40
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1690
Откуда: г. Санкт-Петербург
Начнем с того, что вы расскажите, что за объекты вы смотрите и какие детали хотите наблюдать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 29 сен 2018, 00:16
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
amphicyon писал(а):
Что вы имеете в виду под ДИК? ММУ не дифференциально-интерференционный микроскоп, а микроскоп темного поля отраженного света.

ДИК - дифференциально-интерференционный контраст.
Возможно он был модернизирован как-то, мне говорили, что это именно микроскоп Номарского.

Duke писал(а):
Начнем с того, что вы расскажите, что за объекты вы смотрите и какие детали хотите наблюдать.

Я смотрю поверхность полупроводниковых пластин после эпитаксиальных процессов. Хочу наблюдать особенности рельефа высотой несколько нанометров. В одном микроскопе я их наблюдаю, а в другом почему-то нет. Хочу разобраться почему.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 29 сен 2018, 00:58
Не в сети

Зарегистрирован: 10 июл 2010, 18:03
Сообщения: 1348
сделайте фото Ваших приборчиков и того ,что идет в комплекте. Оба эти микроскопа не имеют ДИК, немец как доп приспособление может иметь-но не всегда

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 29 сен 2018, 00:58
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1690
Откуда: г. Санкт-Петербург
Может у вас не ММУ-3, а МИИ-4? Задача для обычного ДИКа довольно сложная, тут нужен интерферометр с настраиваемой разностью хода амплитудного преобразования. С ДИК, если повезёт, может что-то увидеть можно будет, но вот измерить по понятное дело не выйдет, только на качественном уровне общее представление получить.
ММУ-3 это упрощённый металлографический микроскоп, на нем ДИК не было, может и можно туда от Метам ЛВ-41 призму с адаптером всунуть, но опять же, призма пойдет только 50х/100x, а на ММУ таких объективов и не было никогда.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 13:27
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
Melarsoprol писал(а):
сделайте фото Ваших приборчиков и того ,что идет в комплекте. Оба эти микроскопа не имеют ДИК, немец как доп приспособление может иметь-но не всегда

Сегодня сделаю. Только еще надо понять, как тут фотки выкладывать!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 13:30
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
Duke писал(а):
Может у вас не ММУ-3, а МИИ-4? Задача для обычного ДИКа довольно сложная, тут нужен интерферометр с настраиваемой разностью хода амплитудного преобразования. С ДИК, если повезёт, может что-то увидеть можно будет, но вот измерить по понятное дело не выйдет, только на качественном уровне общее представление получить.
ММУ-3 это упрощённый металлографический микроскоп, на нем ДИК не было, может и можно туда от Метам ЛВ-41 призму с адаптером всунуть, но опять же, призма пойдет только 50х/100x, а на ММУ таких объективов и не было никогда.

Нет, именно Мму-3.
Мне измерять не надо, мне нужно именно общее представление получить и оценить однородность по площади образца.
Ну так объектив то можно и другой поставить.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 17:45
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
Melarsoprol писал(а):
сделайте фото Ваших приборчиков и того ,что идет в комплекте. Оба эти микроскопа не имеют ДИК, немец как доп приспособление может иметь-но не всегда


Прилагаю фото микроскопов.


Вложения:

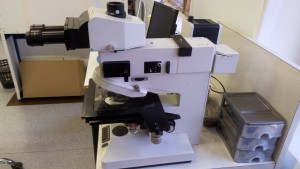

Комментарий к файлу: Leitz Ergolux 200
Leitz Ergolux 200.jpg
Leitz Ergolux 200.jpg [ 183.72 КБ | Просмотров: 374 ]

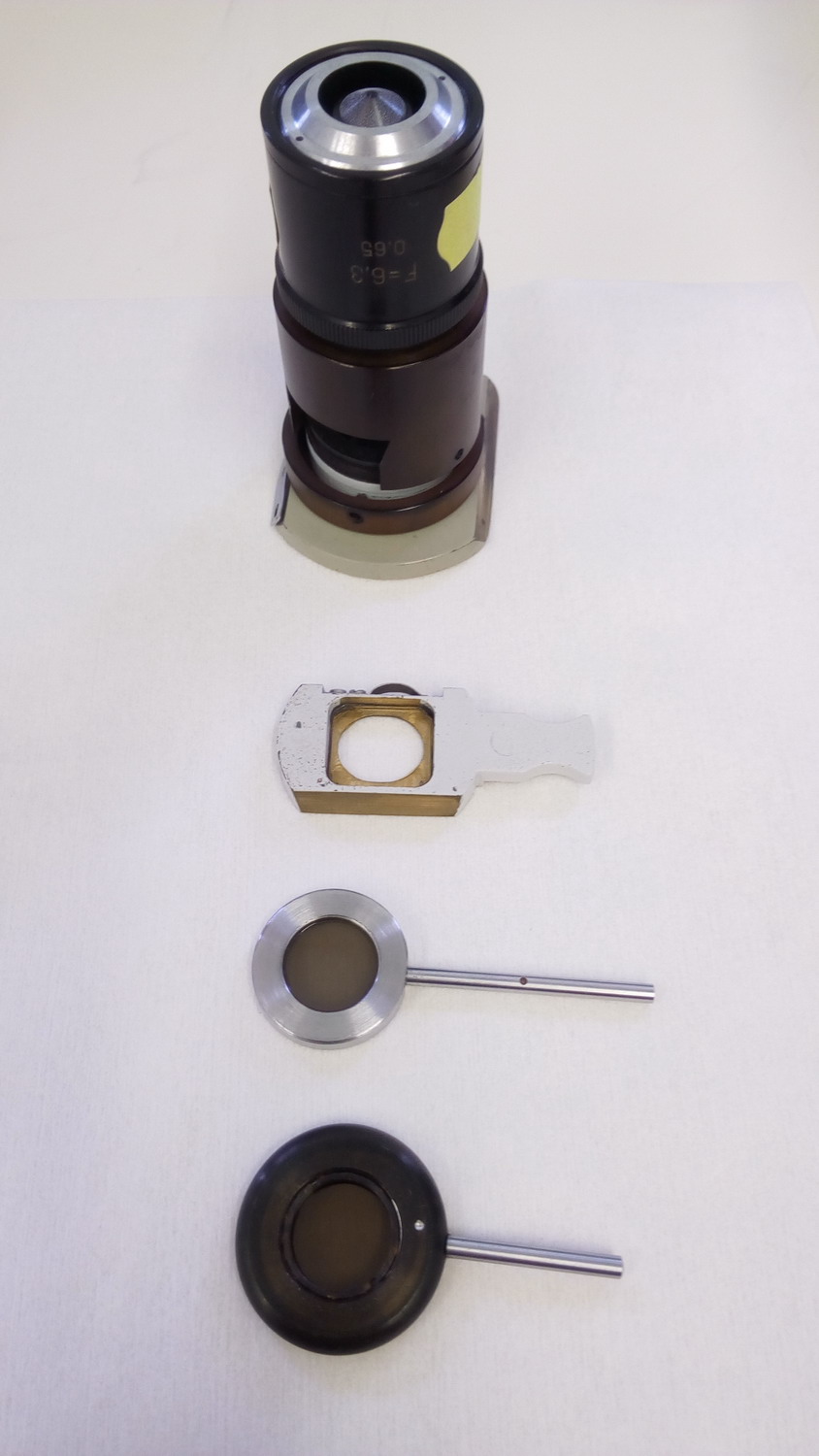

Комментарий к файлу: Оптические элементы ММУ-3
ММУ-3 детальки.jpg
ММУ-3 детальки.jpg [ 152.65 КБ | Просмотров: 374 ]

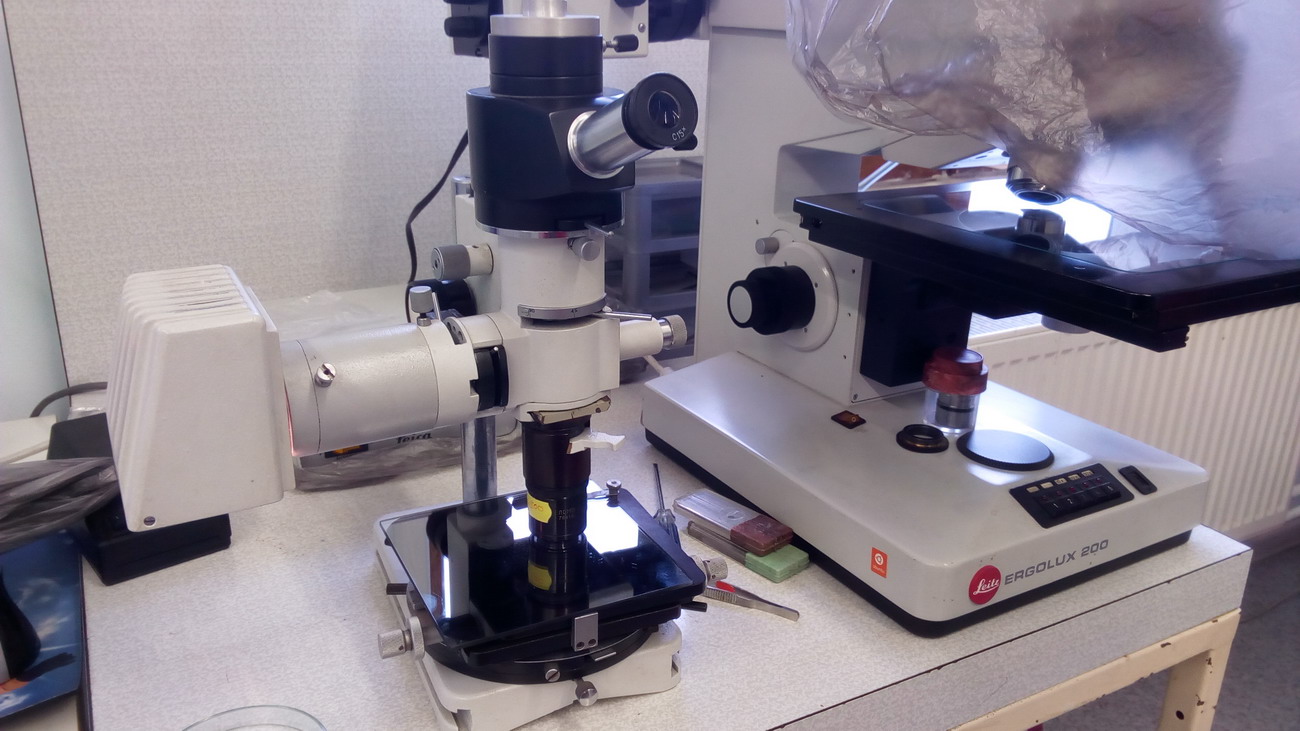

Комментарий к файлу: Фото ММУ-3
ММУ-3.jpg [ 214.84 КБ | Просмотров: 374 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 18:53
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 1290
Откуда: Харьков
Франкенштейн какой-то. Но интересный.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 18:56
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
amphicyon писал(а):
Франкенштейн какой-то. Но интересный.

Какой именно?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 18:59
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 1290
Откуда: Харьков
ММУ
неродной осветитель
ну и ДИК там полусамодельный? В проставку объектива вставлен клин?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 20:21
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1690
Откуда: г. Санкт-Петербург

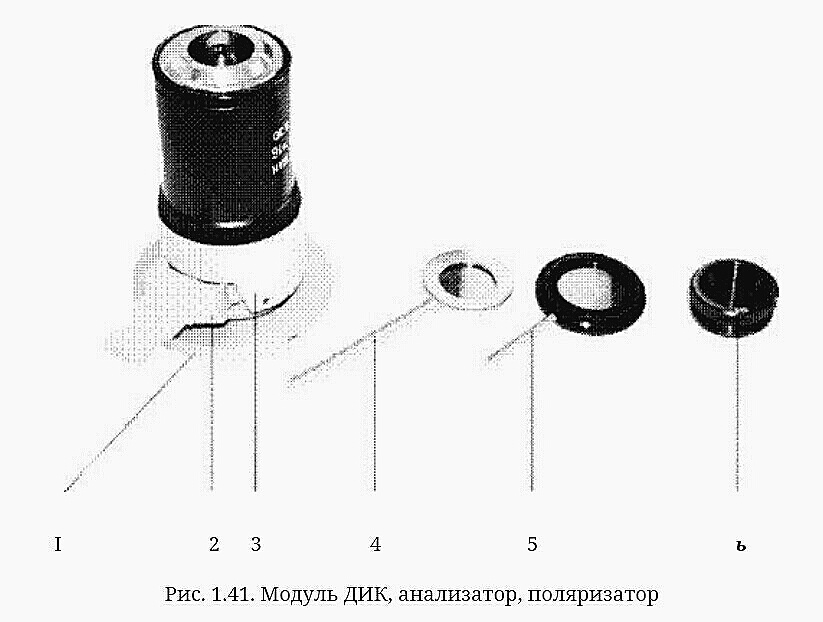

Это съёмный ДИК модуль от Метам РВ-21.
В остальном - 'Я его слепила из того, что было...', проза жизни. Освещение может и родное, похоже на позднее Ломо.


Вложения:
IMG_20181001_202332.jpg [ 91.8 КБ | Просмотров: 357 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 01 окт 2018, 22:56
Не в сети

Зарегистрирован: 28 сен 2018, 16:10
Сообщения: 14
Отлично. Мы убедились, что у ММУ-3 есть ДИК. Осталась задачка посложнее: выяснить, есть ли он у Ergolux 200? И если есть, то почему он не показывает как ММУ-3.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Leitz Ergolux 200
СообщениеДобавлено: 02 окт 2018, 08:55
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1690
Откуда: г. Санкт-Петербург
Experimentator писал(а):
Отлично. Мы убедились, что у ММУ-3 есть ДИК. Осталась задачка посложнее: выяснить, есть ли он у Ergolux 200? И если есть, то почему он не показывает как ММУ-3.

ДИК для отраженного света состоит из поляризатора за апертурной диафрагмой, анализатора в тубусе, и призмы непосредственно перед объективом. Призма всегда вводимая, так как сначала для настройки ДИК настраивается светлое поле, затем поляризатор и анализатор выставляются в скрещенное положение до полного погасания, обычно требуется, чтобы поляризатор при этом находился в определенной позиции, для которой на осветителе есть специальная отметка. Затем вводится призма и имеем дифференциально-интерференционный контраст.
По вашим фото Ergolux непонятно, есть ли там эти элементы. Очень хитрая турель (скорее всего моторизированная). Сфотографируйте турель с верхним фрагментом осветителя. Теоретически, возможно, что там схема типа Reichert, где используется одна настраиваемая по высоте призма для всех объективов, и весь этот модуль, с призмой и поляризаторами, расположен внутри осветителя в виде отдельного светоделительного куба.


Вернуться к началу
