СообщениеДобавлено: 10 янв 2019, 18:59
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
Кстати у вас кюветы на него в наличии? Они одинаковые или разные? Если разные то какая куда ставится?

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 10 янв 2019, 19:23
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271
Кювет не было при покупке, но они пока и не нужны, ртутного фонаря еще нет.
Второй галогеновый, для ЭПИ, я прикупил на Мешке, по наводке уважаемого Alex76.
Кюветы должно быть разные. Нижняя, по видимому, циллиндрическая, побольше, а вехняя- прямоугольный параллелепипед.


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 14:13
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271
Возможно они одинаковы, как цилиндр с усеченными боками, разборная. Я то смотрел по посадочному месту. Выглядит она так:


Вложения:
1.jpg [ 7.47 КБ | Просмотров: 1603 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 14:27
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
Эта вроде верхняя, там под штырьки есть пазы с площадкой, нижнее посадочное место такое же как верхнее?

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 15:51
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271

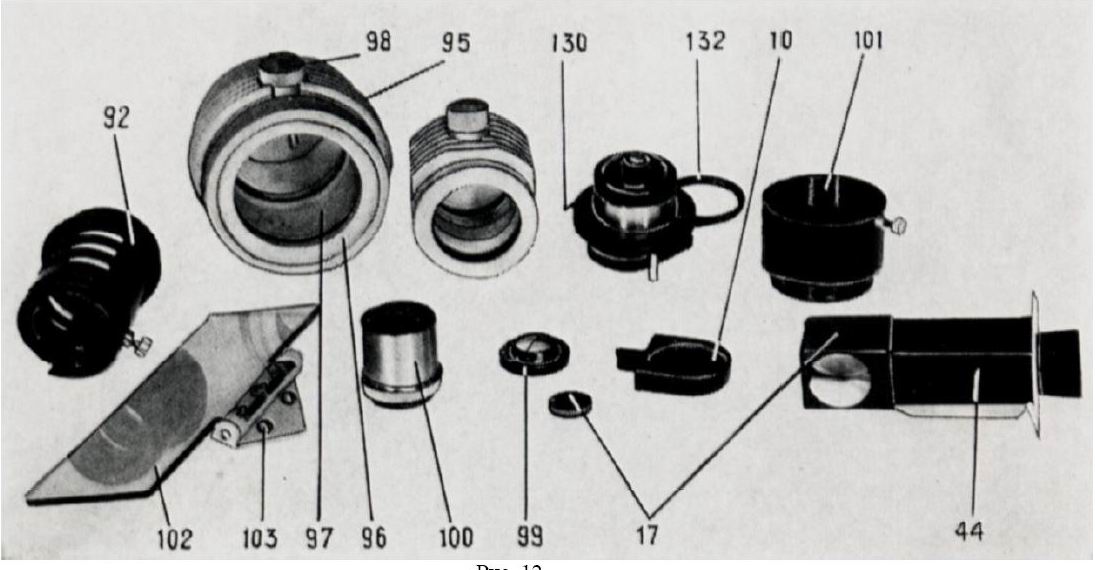

И все же они разные. Вот нашел рис. из паспорта. Тут и большая и малая нарисованы во всей красе.
А вот с деталями 100 и 101 не понятно.
100 -это проставки под объективы для ЭПИ, переход на 190
А 101 - это проставка под насадку для перехода на 190.
Вопрос: а зачем нужны и те и другие в одном наборе?


Вложения:
Безымянный.jpg [ 70.28 КБ | Просмотров: 1579 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 16:08
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
klasss писал(а):
И все же они разные. Вот нашел рис. из паспорта. Тут и большая и малая нарисованы во всей красе.
А вот с деталями 100 и 101 не понятно.
100 -это проставки под объективы для ЭПИ, переход на 190
А 101 - это проставка под насадку для перехода на 190.
Вопрос: а зачем нужны и те и другие в одном наборе?

101 это не на 190 переходник а подставка под ОИ-35

Код:
8.3. Настройка микроскопа «Люмам-Р3» для работы с осветителем ОИ-35
8.3.1. Установить на основание микроскопа в гнездо 68 (см. рис. 11) переходную втулку 101 (см. рис. 18).

8.3.2. Установить во втулку 101 осветитель ОИ-35.

8.3.3. Произвести настройку освещения, руководствуясь техническим описанием и инструкцией по эксплуатации осветителя ОИ-35.


Переходник на 190 под тубус вот тут на фото.
viewtopic.php?t=7009&p=86999#p86999

190 переходник под тубус идет во втором ящике, и в зависимости от года выпуска может или быть или не быть, возможно зависит от наличия/отсутствия переходников под объективы в наборе.
Например в Люмам И2 86 года он есть, а 80 года его нет

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 18:23
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271
Понятно.
А подскажите, зачем в некоторых наборах щелевая диафрагма?


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 18:50
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
Какой то метод освещения, для обычных микроскопов осветитель со щелевой диафрагмой, для люмама сменные блоки диафрагм.
Хз где нужна полевая диафрагма квадратного сечения, вроде там квадратное окно в ней.

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 19:14
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271
Щелевой диафрагмы нет, но интересно что за метод.


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 19:27
Не в сети

Зарегистрирован: 02 сен 2018, 21:01
Сообщения: 271
Запуск моего Люмама откладывается! Появилась еще одна проблема, вполне разрешимая, но требует некоторого времени на изготовление.
Нужен блок питания, точней два, на случай, если потребуется комбинированное освещение (снизу и сверху).
Заводские блоки, даже если бы они у меня и были, не годятся, слишком громоздкие. Блоки которые у меня были "под рукой"- слабоваты, греются (токи-то приличные, по 8 ампер), или не регулируют яркость. Блин.


Вернуться к началу
 Профиль

СообщениеДобавлено: 13 янв 2019, 19:51
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
Для ДРШ-250-3 блок питания маленький и не получится. Минимум нужен ЛАТР (лучше ЛАТР и трансформатор 220/127В) и дроссель. Вместо ЛАТРа можно использовать дроссель с регулировкой зазора, но это геморнее. 8А это ток через лампу в момент пуска, так что достаточно чтоб блок питания держал этот ток 10-15 минут не сгорая.
Надо переводить светильник на ДРШ-250-3М, в таком случае ее можно питать постоянным током, и размер и вес блока сократится существенно.

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 31 янв 2019, 07:20
Не в сети
Аватара пользователя

Зарегистрирован: 07 ноя 2016, 07:18
Сообщения: 1207
Прошу владельцев Люмам Р-8 сообщить световые диаметры светоделительных пластин для люминесценции:
1) со стороны осветителя;
2) со стороны объектива;
3) со стороны визуальной насадки.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.


Вернуться к началу
 Профиль

СообщениеДобавлено: 31 янв 2019, 13:28
Не в сети

Зарегистрирован: 09 сен 2012, 01:24
Сообщения: 1448
Откуда: Украина, Днепр
Нет смысла сообщать все диаметры, самый маленький находится на выходе пластины куда вкладывается запирающий фильтр 14 мм. Но сама пластина по размеру большая, такая же как и в ЛЮМАМ РПО около 23 мм.


Вернуться к началу
 Профиль

СообщениеДобавлено: 31 янв 2019, 14:30
Не в сети

Зарегистрирован: 31 май 2013, 15:16
Сообщения: 671
Откуда: Мончегорск
klasss, у вас есть втулка под светофильтры которая ставится под конденсором. на выложенном вами рисунке под номером 92?

_________________
Тут что то было, забудьте....


Вернуться к началу
 Профиль

СообщениеДобавлено: 31 янв 2019, 15:51
Не в сети
Аватара пользователя

Зарегистрирован: 07 ноя 2016, 07:18
Сообщения: 1207
tk1273, спасибо!

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.


Вернуться к началу
 Профиль
