Ласточкин хвост револьвера стопорит очень маленький винтик, он находится на внутренней стороне. Надо попытаться осторожно повернуть его против часовой стрелки на несколько оборотов. Но из-за того, что он на внутренней стороне, сделать это будет очень непросто.

_________________
Микмед-2, Бимам, Биолам

Там все прекрасно написано. И, главное, технически грамотно. Не совсем уместное "но". Если разъюстирован револьвер - значит нужно юстировать револьвер. А если объектив - значит объектив. Это сильно разные вещи. Не юстировать же объективы на "кривом" револьвере. Получите кривые объективы на кривом револьвере И какой надо иметь "глаз-алмаз" , чтобы центрировать по фокусу - это ведь не точка, а довольно большая область в поле зрения.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Если я правильно понял о каком винтике идет речь, то у меня у него сломана "шляпка", видимо его пытались закрутить/открутить и он просто сломался.

А чем такая не отъюстированность грозит? Понятно что при смене увеличений я буду терять объект, но к этому можно приноровиться, а какие-то искажения это вносит?

И сразу второй вопрос, если я все же захочу отъюстировать, а тут ничего не выйдет, никто не подскажет, вот эта станина:



она такая же как у Микмеда-1? Удастся ли купив этот микроскоп, взять с него станину(или вообще только подвижное плечо) и поставить на мой? По внешнему виду они вроде одинаковые.

Шляпки у него нет ,есть прорезь под отвёртку он находится с внутренней стороны,удобнее ослабить его кончиком ножа

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

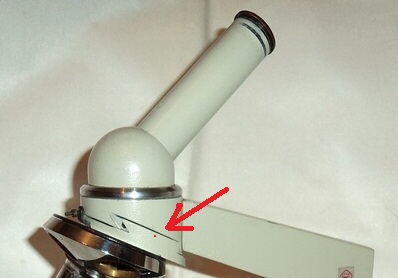

Да, в этом месте с внутренней стороны как раз и находится этот маленький винт. Если его не получится ослабить, то очень трудно будет сдвинуть револьвер с места. Шляпки там нет, нужна тонкая часовая отвёртка.

_________________
Микмед-2, Бимам, Биолам

Я понял о чем вы. Я потому "шляпка" в кавычки и взял. Там где должна быть прорезь, он наполовину отколот.

Значит я верно понял. Он и сколот. Видимо пытались ослабить, и в месте прорези болтик наполовину откололся. Теперь там только одна половина и следовательно никакой прорези. Откутить его нереально, разве что высверлить(хотя и это маловероятно, туда хрен подлезешь).

Да уж печалька. Есть два варианта с применением грубой силы. сначала ВД и пассатижи с острой кромкой ,она делается на наждаке,пойдут и китайские пассатижи,их не жалко подточить,хотя думается что раз этот винтик затянут,то цеплять совсем не за что. Крайний случай высверлить отверстие наискось сверху вниз сверлом мм.4, накернить чутка выше этого полувинтика и ... ....будет некрасивое отверстие. Или смирится и оставить как есть.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

А не подскажете, плечо от станины что я выше прислал(к которому револьвер крепится) на Микмед-1 переставить можно? Просто думаю может проще взять такой микроскоп, благо есть варианты за 1к и переставить?

Зачем сразу такие крайности ? Снимите объективы и монокуляр/бинокуляр, накапайте немного WD, погрейте феном градусов до 60 (чтобы рука терпела), подождите минут 30, опять немного WD, опять погрейте и попробуйте вытянуть ластохвост. Вот если и это не поможет, тогда всё остальное пробуйте - китайские пассатижи заточенные, замена "плеча" (эта часть вместе с держателем насадки и револьвера г-обрзный тубус называется), менять и пр. Если удастся вытянуть, дальше проще будет.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Rasalam правильно вы сказали ! с радикальными методами я погорячился.Там нет ничего такого,что удерживает револьвер намертво. Просто плотное касание плоской пружины и ласт.хвоста,плотное настолько, насколько может прижать миллиметровый регулировочный винтик. Просто нужно приложить
значительное усилие с помощью подручных средств. Переворачиваете микро лицом вниз ,чтоб он опирался на твёрдую поверхность передним торцом основания и передним краем столика (предварительно снимите тубус и объективы) и с помощью чего либо деревянного ,бруском или рукоятью молотка надавите двумя руками на острую часть ластохвоста сверху вниз ...и он снимется как миленький.Перед этим закапайте в щели вд или "жидкий ключ "

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

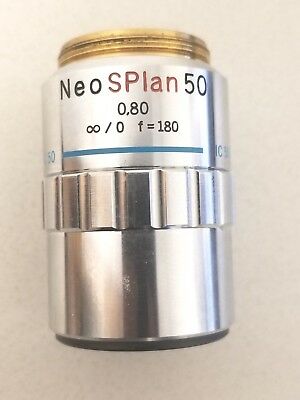

Подскажите пожалуйста по обозначению фокусного расстояния на обьективах скоректированных на бесконечность.
У Олимпус есть обьективы на бесконечность с F180 , что отражает эта характеристика ? ведь обьектив на бесконечность , какой в ней смысл ?

Объективы на бесконечность работают с тубусной линзой (которая должна находиться между объективом и окуляром). На объективе указано фокусное расстояние тубусной линзы, для которой штатно предназначен этот объектив. Если его использовать с ТЛ с другим фокусным расстоянием, то его увеличение будет не 50х. Увеличение объектива на бесконечность = f тубусной линзы деленое на f объектива.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Здравствуйте!
Речь идет о микроскопе ММУ-3.

Засохла старая смазка в механизме точной настройки микроскопа. Салазки сидели мертво, но маховички крутились. Разобрал. Размочил. Теперь салазки ходят хорошо. Но не понимаю , как вставить блок шестеренок таким образом, чтобы все заработало (тупой, наверное...). Сжальтесь, Умные люди, над слаборазвитым бедолагой, подскажите, как и в какой последовательности устанавливать блок шестеренок, и в каком положении должны быть салазки, чтобы зубья зашли в зацепление и все заработало!
Нашел на форуме похожую тему, но там рассматривается БИОЛАМ. Сам блок шестеренок почти аналогичный, но подвижная часть другая... Может Вы работали именно с ММУ? Пожааалуйста! (желательно с картинками из какой-нибудь "умной книжки".
С уважением,
"нерадивый ученик"
