Так уж получается, что по тем или иным причинам мы приобретаем не новые, а старые микроскопы, выпущенные в советское или даже довоенное время. Все причины перечислить очень сложно: это и привлекательный внешний вид, и приемлемая цена, и то, что весь микроскоп сделан из стекла и металла, без пластмассы, и качественная оптика, найти аналоги которой по приемлемой цена непросто, и то, что они были сделаны с большим запасом прочности, что редко встретишь в ныне выпускаемых – у каждого из нас своя причина, это лишь маленький перечень того, что придает им особый «шарм» лаборатории «тех лет» и все сильнее к им тянет.
Кому довелось стать счастливым обладателем такого микроскопа рано или поздно сталкивается с вопросом ремонта и/или реставрации. Проблемы возникают разные, но в их происхождении и решении много общего. «Зарывшись» на месяцы в монографии и перелистав сотни страниц интернета можно найти ответы на многие теоретические вопросы и выйти с осознанием того что можешь сам разрабатывать микроскопы, но то, что читающему этот раздел нужно – это то, что начинается с того, как мы берем в руки отвертку…
Вопрос ремонта и реставрации микроскопов не новый на этом сайте: во многих темах в той или иной мере эти вопросы уже поднимались, мне просто хотелось бы известную посетителям нашего сайта информацию объединить, структурировать и вынести в отдельную тему, расширить и дополнить ее.
Если не каждым, то многими из нас уже публиковались очень ценные сообщения, относящиеся к этой теме в других ветках форума – прошу дать ссылки на эти сообщения, а еще лучше разместить здесь повторно. Ведь этот форум также читают люди, которые только начинают, у которых еще нет опыта, а ведь кто-то когда-то и нам давал ценные советы )))


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 01:57
Не в сети

Зарегистрирован: 10 июл 2010, 18:03
Сообщения: 1336
пустая тема-все уже обсуждалось и не раз. И эта тема разрастется в 40-50 страниц а новички все равно будут делать в сотый раз темы и спрашивать оди и те же вопросы

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 08:44
Не в сети
Аватара пользователя

Зарегистрирован: 17 фев 2012, 23:21
Сообщения: 932
Откуда: Литва

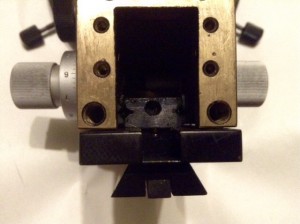

Понял почему не работает как надо мой микроскоп МБИ-3.Я его получил в посылке,лежачем на боку,хотя он был хорошо упакован,но проблема очевидна.Перекосило эти блоки где должен быть механизм микроподачи.Потому они плоха ходят.Как решить эту проблему?.Надо разобрать их сперва.


Вложения:
5710722B-E4DB-4B5B-B4BC-BF0A295C7F0A.JPG [ 81.54 КБ | Просмотров: 20373 ]
Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 11:57
Не в сети
Аватара пользователя

Зарегистрирован: 21 фев 2013, 21:43
Сообщения: 466
Откуда: Украина
Melarsoprol писал(а):
пустая тема
если вам интересно мое мнение - то для меня в данный момент - ОЧЕНЬ актуальная
Melarsoprol писал(а):
все уже обсуждалось и не раз
я об этом писал в своем первом посте
Melarsoprol писал(а):
новички все равно будут делать в сотый раз темы
перед тем как ее создавать, я пересмотрел все 5 страниц тем форума и создал потому что не нашел. Возможно я ее пропустил? Прошу дать ссылку на аналогичную тему.
Melarsoprol писал(а):
спрашивать оди и те же вопросы
именно это и послужило предпосылками создания этой темы - вынести все эти вопросы в отдельную.
Как-то так.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 12:08
Не в сети
Аватара пользователя

Зарегистрирован: 21 фев 2013, 21:43
Сообщения: 466
Откуда: Украина
timizas писал(а):
Понял почему не работает как надо мой микроскоп МБИ-3.Я его получил в посылке,лежачем на боку,хотя он был хорошо упакован,но проблема очевидна.Перекосило эти блоки где должен быть механизм микроподачи.Потому они плоха ходят.Как решить эту проблему?.Надо разобрать их сперва.
Да, надо разбирать.Эту направляющую - черная в нижней части блока - тянем на себя и снимаем. Подложите ткань - могут посыпаться подшипники - там с каждой стороны планки, в которых по 6 шариков, всего 12 шт. Все это надо отмывать. Если туго - скорее всего застыла смазка - ВД-40 или греть.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 12:50
Не в сети
Аватара пользователя

Зарегистрирован: 21 фев 2013, 21:43
Сообщения: 466
Откуда: Украина
Я уже писал о том, что когда я получил свой МБИ-3, он был в плохом состоянии - имерсионное масло было везьде: особенно много на предметном столике, который безнадежно залип, на объективах, также у меня не прокручивались в противоположных направлениях барашки грубой подачи. После того как все отмыл и "расшевелил", кстати хочу добавить что я ни разу ничего не грел, все размачивал WD-40, иногда по несколько суток, очертил круг задач, которые необходимо было решить:
1. Отрегулировать механизм грубой фокусировки, сделать ход более тугим (убрать самопроизвольное сползание)
2. Ремонт одного из винтов препаратоводителя (при движении препарата вправо-влево винт сначала прокручивается вхолостую)
3. Выставить револьверы (2 шт) по оптической оси и отрегулировать зажимы (объект «плывет», один из револьверов прокручивается слишком туго, другой слишком легко)
4. Почистить оптику бинокулярной насадки (пыль на внутренних поверхностях призм?)
5. Отремонтировать диафрагму объектива АПО 60х (не прокручивается)
6. Выставить оптическую ось микроскопа
Когда я искал информацию, нашел эту статью: Ремонт микроскопа Ломо Биолам, которая стала для меня тогда самой ценной, потому что не была перегружена терминами а была с фотками и написана простым, понятным, человеческим языком. Поэтому я решил поделиться аналогичным опытом на примере МБИ-3.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 13:17
Не в сети

Зарегистрирован: 10 июл 2010, 18:03
Сообщения: 1336
Какие вопросы выносить в отдельную? Вы тему назвали ремонт и реставрация-ремонт у них у всех аналогичен-засохшее отмочить ВДшкой, посмотреть на износ механизмов-сильный-искать донора-слабый- все что можно затянуть-собрать, смазать консистентной смазкой и вуаля. Ничего сложного там нет-интуитивно понятно, сложные моменты на форуме уже были разжеваны. Не понятно интуитивно-читайте ремонт механических приборов-узлы везде одинаковы, латохвосты тоже, передачи зубчатые тоже. Не можете понять-не суйтесь вообще-будет хуже. Ремонт оптики-а в бытовых условиях как ремонтировать-никак по большому счету-объектив не отремонтируешь, потому что пыль все равно наберет ,нужно изолированное помещение или бокс герметичный-смазать разве что можно, линзы вынимать-оптическую ось нарушешь, а колхозные способы востановления-это извините. Ну окуляры можно продуть от пыль-развинить, головку тоже ограниченно. Проблема у всех одна-не нужно брать убитые приборы-просто не нужно, их не восстановить нормально-а если и сделать-то соотношение цена-затраченное время-затраты на восстановление неприемлимы. Нельзя брать ни объективы сырые, ни утопленники-микроскопы, это лом, мусор-тогда и вопросов будет мало. Одно дело-редкий микроскоп восстанавливать-но сидеть с биоламом ,которых море недорогих и тратить литры ВДшки и смазки на него-просто глупо.

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 13:19
Не в сети

Зарегистрирован: 10 июл 2010, 18:03
Сообщения: 1336
timizas писал(а):
Понял почему не работает как надо мой микроскоп МБИ-3.Я его получил в посылке,лежачем на боку,хотя он был хорошо упакован,но проблема очевидна.Перекосило эти блоки где должен быть механизм микроподачи.Потому они плоха ходят.Как решить эту проблему?.Надо разобрать их сперва.

Врятли их почтой перекосило-либо разбирали либо брак производства.

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 13:34
Не в сети

Зарегистрирован: 30 май 2013, 14:43
Сообщения: 1124
Melarsoprol писал(а):
Какие вопросы выносить в отдельную? Вы тему назвали ремонт и реставрация-ремонт у них у всех аналогичен-засохшее отмочить ВДшкой, посмотреть на износ механизмов-сильный-искать донора-слабый- все что можно затянуть-собрать, смазать консистентной смазкой и вуаля. Ничего сложного там нет-интуитивно понятно, сложные моменты на форуме уже были разжеваны. Не понятно интуитивно-читайте ремонт механических приборов-узлы везде одинаковы, латохвосты тоже, передачи зубчатые тоже. Не можете понять-не суйтесь вообще-будет хуже. Ремонт оптики-а в бытовых условиях как ремонтировать-никак по большому счету-объектив не отремонтируешь, потому что пыль все равно наберет ,нужно изолированное помещение или бокс герметичный-смазать разве что можно, линзы вынимать-оптическую ось нарушешь, а колхозные способы востановления-это извините. Ну окуляры можно продуть от пыль-развинить, головку тоже ограниченно. Проблема у всех одна-не нужно брать убитые приборы-просто не нужно, их не восстановить нормально-а если и сделать-то соотношение цена-затраченное время-затраты на восстановление неприемлимы. Нельзя брать ни объективы сырые, ни утопленники-микроскопы, это лом, мусор-тогда и вопросов будет мало. Одно дело-редкий микроскоп восстанавливать-но сидеть с биоламом ,которых море недорогих и тратить литры ВДшки и смазки на него-просто глупо.


Не пойму, в чём проблема. Нормальная тема. Понятно о чём спрашивать, что писать.
"Не суйтесь", "не нужно брать" --- тут уж каждый сам решает, что делать. Вы, вон, инструкции собираете, а кто-то считает, что это хлам и источник пыли. Выкидывать будете?


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 15:08
Не в сети

Зарегистрирован: 10 май 2013, 09:49
Сообщения: 423
Откуда: Санкт-Петербург
Да, тема отличная!
Сам хотел создать подобную еще летом, с размещением фото устройств и рекомендациями по разборке и сборки их после, но руки так и не дошли до фотографирования.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 15:59
Не в сети
Аватара пользователя

Зарегистрирован: 21 фев 2013, 21:43
Сообщения: 466
Откуда: Украина
С вашего разрешения я пока отойду от доказательств актуальности темы, аргументы излагал выше, повторяться и что-то дополнительно доказывать считаю бессмысленным, хотелось бы вернуться к вопросу по существу.

Сразу хочу оговориться, что данный материал предназначен для тех, кто впервые столкнулся с ремонтом микроскопа. Поскольку нигде не нашел фото как разбирать мби-3, решил выложить их сам. Первый пост посвящен разборке "ходовой".

МБИ-3 он "красавчик", не правдали, - один из первых которые начал делать ЛОМО по прототипу Carl Zeiss :D А в этом ракурсе он действительно похож на зайца :lol:


Наверное, имея в своем арсенале специальные ключи, работать будет удобнее, вот все что мне понадобилось:


Итак, для достижения поставленных выше задач я проделал следующее:

Снимаем всю оптику: бинокуляр, револьвер с объективами, конденсор - о них позже, там все на много сложнее, а также столик и зеркало. Думаю что это сложностей не вызывает ни у кого.
Далее снимаем основание подкову - раскручиваем 4 болта внизу, сразу собираем в отдельную емкость.


Потом прокручиваем вниз и снимаем держатель конденсора


Откручиваем 3 болта на которых крепится кронштейн для крепления предметного столика


Снимаем с 2х направляющих и выкручиваем 2 винта центровки предметного столика и крепления с пружиной


Потом раскручиваем пластнку, с надписью МБИ-3. Еще раз смотрим какого года выпуска ваш микроскоп :lol:


Осторожно, там пружина, вынимаем ее


Прокручиваем тубусодержатель вверх и снимаем



Раскручиваем крепление ласточкин хвост тубусодержаля - 3 болта



Снимаем это зубчатое колесо



Раскручиваем контргайку левого маховика



Вынимаем


Постепенно добираемся в самое сердце: раскручиваем эти 4 болта


Вынимаем блок зубчатых колес механизм точной фокусировки - вот он



Раскручиваем винт микрофокусировки


Осторожно, там шарик на пружинке, готовы ловить


Раскручиваем стопорный винт


Вот он. все снимаем


Правый раскручиваем также, там все такое же за исключением стопорного винта - он чуть длиннее. Без фото.


Дальше тянем эту направляющую вверх



Вот уже видны подшипники. Осторожно, готовы ловить.




Снимаем. Вот как оно выглядит. Одну пластину снял для наглядности.



На этих фото - повторная разборка. Ранее вся грязь, застывшая смазка и все залипшие детали были отмочены WD-40 и отмыты бензином. Кое-что приходилось замачивать па ночь, а в самых запущенных случаях - на день-два. Многие форумчани этот процесс ускоряют нагреванием, но лично я этого никогда не делал.
После этого все отмываем очищенным бензином, некоторые детали готовил к покраске, красил.
Об этом и сборке и юстировке - в следующих постах.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 16:08
Не в сети
Аватара пользователя

Зарегистрирован: 13 сен 2014, 11:40
Сообщения: 629
Откуда: Челябинск
Спасибо автору за тему! Хороших тем много не бывает..
Yuriy_, по возможности как можно больше фотодокументируйте сея процессы! :)
Всё это очень полезно.

_________________
МБР-1, МБИ-3, МББ-1А. Кандидат биологических наук (03.03.01 - Физиология). Интересы в области физиологии и гельминтологии.


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 16:24
Не в сети
Аватара пользователя

Зарегистрирован: 21 фев 2013, 21:43
Сообщения: 466
Откуда: Украина
Евгений251082, спасибо, постараюсь.
Меня беспокоит другое: я впервые размещал фотки на форуме. Ожидал, что они будут кликабельны, а оказалось, что перекидывает на страницу хостинга.
Курю инструкцию, не могу понять, что я сделал не так и как исправить?


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 16:30
Не в сети
Аватара пользователя

Зарегистрирован: 11 мар 2009, 11:12
Сообщения: 895
Откуда: Россия, г. Москва
Yuriy_ писал(а):
Евгений251082, спасибо, постараюсь.
Меня беспокоит другое: я впервые размещал фотки на форуме. Ожидал, что они будут кликабельны, а оказалось, что перекидывает на страницу хостинга.
Курю инструкцию, не могу понять, что я сделал не так и как исправить?


Вам нужно выбрать ПОДЕЛИТСЯ > код для БЛОГА и выбрать BBS CODE>выбрать размер фото которое хотите вставит, далее копируете код
и они все равно будут кликабельны

_________________
мой сайт http://labx.narod.ru/
Polyvar, Zeiss Imager Z1, Jenaval, Микротом Reichert Jung Biocut 2030, К.М.Н. 14.03.02


Вернуться к началу
 Профиль

СообщениеДобавлено: 26 янв 2015, 16:53
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Спасибо, очень полезная информация. Хорошо бы ещё было и по другим моделям микроскопов подобную информацию увидеть. На счёт нагрева, часто бывает, что смазка между поверхностями скольжения усыхает так, что размочить её не удастся не то что за сутки, а думаю и за несколько лет в растворителе. Поэтому приходится нагревать. Способы нагрева могут быть разные, но цель одна, размягчить старую смазку и расцепить присохшие детали.
