 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 04 мар 2017, 21:28
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2511
Откуда: г.Тула
vladbeseda писал(а):
Выкладываю очередную порцию оптических насадок, к которым возникло несколько вопросов.
Первая слева- АУ-12 к которой вопросов нет: линза на месте, надпись присутствует.
Последняя слева, по всем данным тоже АУ-12,но надписи нет как и линзы, хотя следы присутствия линзы остались. Обратил внимание, что на авито такие насадки попадаются довольно часто.
Хотелось бы знать, с какой целью удаляют линзы?
Средняя насадка- самая интересная, надпись говорит, что это АУ-12, но обратите внимание на длинну ее окулярных трубок. Откуда она?


Как видите у средней края белые , скорее их отрезали, чтобы получить ,как писали ,возможность 160мм и кратность 1х.
Там примерно 3 сантиметра линза удлиняет путь. Можете померить , на сколько удалили мм.?

Линзы бывает и скручивают , но такая насадка идет к ММУ-3 , без линзы. Там бесконечность.


Вернуться к началу
 Профиль


 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 04 мар 2017, 23:25
Не в сети

Зарегистрирован: 09 сен 2012, 01:24
Сообщения: 1448
Откуда: Украина, Днепр
Резать АУ-12, чтобы получить 1х, это полная глупость, если правильно помню, отрезать надо мм 40, кто держал в руках цейсовский прямой бинокулярный тубус, тот знает, что там и окулярные трубки короткие, и поворота на 45 нет, чтобы выдержать длину 120мм, а оптически, он полная копия АУ-12. Кроме всего, посадочный диаметр под окуляры расточен только сверху окулярных трубок, ниже диаметр больше, если спилить, окуляр будет болтаться в трубке.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 03:07
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 359
Откуда: Иркутская область
Стандартная длинна окулярных трубок ау-12 составляет 55мм. На этой трубки опилены на 21 мм.
Вывод: насадка побывала в руках очередного " кулибина" , но " не пошла". Теперь понятна причина, по которой ее забросили в очередную посылку даром. :D
Выкрутил диоптрийную втулку,но даже окуляр на 10Х упирается в призму.

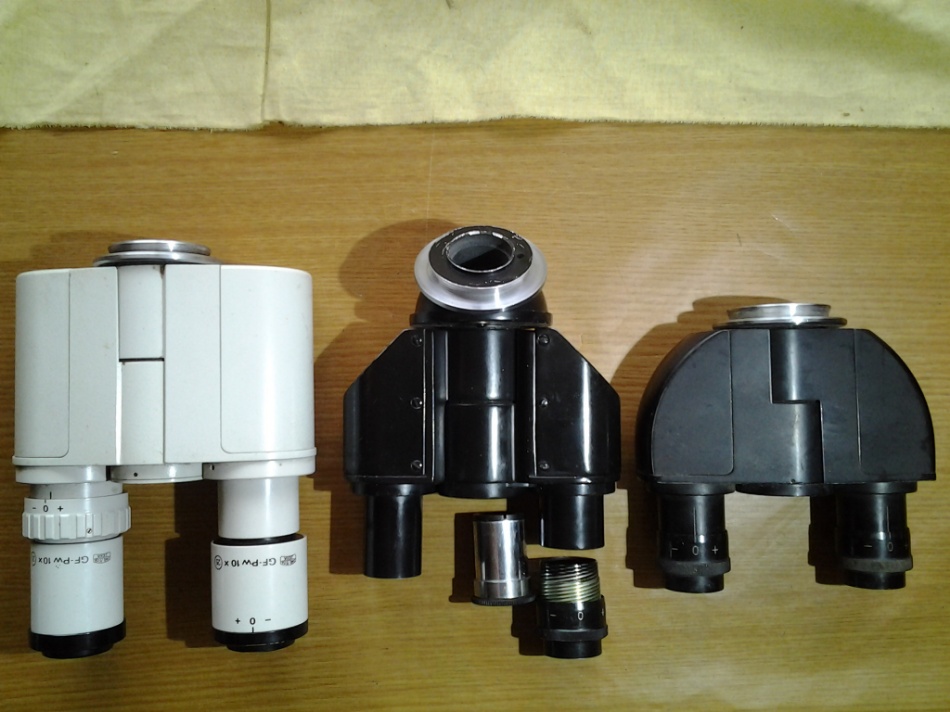

Выложил последнюю серию бинокуляров:
Слева, прямой бинокуляр от Jenaval. В порядке ознакомления, диаметр разьема-41 мм, окулярные трубки на 30 мм. Окуляры-10х25.
В середине- ау-12 с укороченными окулярными трубками.
Правая, мне неизвестная- прямой бинокуляр под 23мм окуляры. На обоих трубках диоптрийная настройка. Из надписей, только шкала.
Может кто знает, откуда она?

Пора переключаться на тринокуляры, но где их набрать? :D ( имеющиеся мфн не в счет)


Вложения:
IMG_20170305_121453.jpg [ 173.69 КБ | Просмотров: 6891 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 09:33
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2511
Откуда: г.Тула
vladbeseda писал(а):
Стандартная длинна окулярных трубок ау-12 составляет 55мм. На этой трубки опилены на 21 мм.
Вывод: насадка побывала в руках очередного " кулибина" , но " не пошла". Теперь понятна причина, по которой ее забросили в очередную посылку даром. :D
Выкрутил диоптрийную втулку,но даже окуляр на 10Х упирается в призму.
Выложил последнюю серию бинокуляров:
Слева, прямой бинокуляр от Jenaval. В порядке ознакомления, диаметр разьема-41 мм, окулярные трубки на 30 мм. Окуляры-10х25.
В середине- ау-12 с укороченными окулярными трубками.
Правая, мне неизвестная- прямой бинокуляр под 23мм окуляры. На обоих трубках диоптрийная настройка. Из надписей, только шкала.
Может кто знает, откуда она?

Пора переключаться на тринокуляры, но где их набрать? :D ( имеющиеся мфн не в счет)


Чтобы сделать насадку 1х, проще взять цейсовский прямой бинокулярный тубус и докупить к нему стандартную к нему угловую призму.
Но это к нашим микроскопам, на мби-11 очень хорошо смотрится , подходит по цвету. Поле около 20 мм.
Тринокуляры , что проще , заходите на ебей, покупаете и все дела. Только импортные дорогие.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 10:03
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 359
Откуда: Иркутская область
Возможно ошибаюсь, но все прямые бинокуляры на увеличение 1х. Другие мне не попадались. Что касается импортных тринокуляров, в курсе их цены и посадочных размеров. Проще будет изготовить самому. Делов то всего- к построенной в прошом году кузнице весной добавить небольшой литейный цех и мастерскую металлообработки. :D
Правда и тут надо решить вопрос, что лучше скользящяя призма или зеркало?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 11:21
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2511
Откуда: г.Тула
vladbeseda писал(а):
Возможно ошибаюсь, но все прямые бинокуляры на увеличение 1х. Другие мне не попадались. Что касается импортных тринокуляров, в курсе их цены и посадочных размеров. Проще будет изготовить самому. Делов то всего- к построенной в прошом году кузнице весной добавить небольшой литейный цех и мастерскую металлообработки. :D
Правда и тут надо решить вопрос, что лучше скользящяя призма или зеркало?


Была советская прямая бинокулярка с увеличением 2.5х.
Лучше конечно зеркало, нет потерь , нет переотражений ,но она более капризна к царапинам.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 17:42
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 359
Откуда: Иркутская область
player13cccp писал(а):

Была советская прямая бинокулярка с увеличением 2.5х.
Лучше конечно зеркало, нет потерь , нет переотражений ,но она более капризна к царапинам.

Это Вы про насадку ау-13 пишите, действительно прямая, однако линзу на ней видели? см 2 выпирает! :D


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 05 мар 2017, 20:25
Не в сети
Аватара пользователя

Зарегистрирован: 18 дек 2013, 18:52
Сообщения: 2511
Откуда: г.Тула
vladbeseda писал(а):
player13cccp писал(а):

Была советская прямая бинокулярка с увеличением 2.5х.
Лучше конечно зеркало, нет потерь , нет переотражений ,но она более капризна к царапинам.

Это Вы про насадку ау-13 пишите, действительно прямая, однако линзу на ней видели? см 2 выпирает! :D


Да линза длинющая.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 20:56
Не в сети

Зарегистрирован: 08 апр 2013, 13:42
Сообщения: 107
Подскажите пожалуйста.

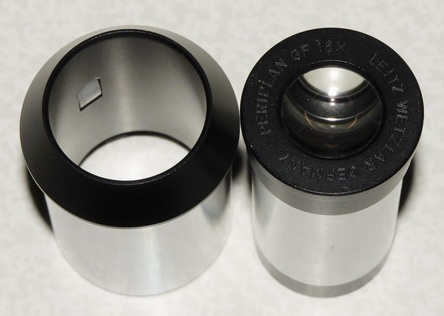

Нашёл на барахолке такой окуляр PERIPLAN GF 16x вместе с переходником, поле зрения у него конечно впечатляющее, но на объективы на 160 мм он не очень подходит - хроматизм увеличивается(по моим пробам с Биоламом)
Что значит его маркировка и для каких микроскопов этот окуляр ?


Этот пост viewtopic.php?f=6&t=1796&start=1590#p70035 тоже наверное в эту тему.


Вложения:
_DSC5074.JPG [ 86.62 КБ | Просмотров: 6619 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 21:12
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1981
Откуда: г. Санкт-Петербург
Поле зрения у него обычное, не широкое - 16х/12.
Окуляры Leitz Periplan GF - это стандарт 23мм, окулярное число 180 - 200, компенсация ХРУ 0.8%, используется с объективами EF, NPL, PL.
Широкопольные окуляры Leitz Periplan GW - это стандарт 30мм, окулярное число 224 - 260, компенсация ХРУ 1%, для объективов NPL-Fluotar, PL-Fluotar, PL-Apo.
Хроматизм может увеличиваться на каких объективах? По сравнению с какими окулярами?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 21:20
Не в сети

Зарегистрирован: 08 апр 2013, 13:42
Сообщения: 107
По сравнению с обычными окулярами которые идут в комплекте с Биоламом - поле зрения впечатляет. Сравнение проводил соответственно с обычными окулярами 7х - К10х и объективами ахроматами х10-0.30 и х40-0.65 , особенно сильно хроматизм вылазит по краям , но это и понятно - штатные объективы Биолама не рассчитаны на такое поле зрения.
А что значит periplan ?
И что значит объективы EF, NPL, PL. они на бесконечность ?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 21:52
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1981
Откуда: г. Санкт-Петербург
_Евгений_ писал(а):
По сравнению с обычными окулярами которые идут в комплекте с Биоламом - поле зрения впечатляет. Сравнение проводил соответственно с обычными окулярами 7х - К10х и объективами ахроматами х10-0.30 и х40-0.65 , особенно сильно хроматизм вылазит по краям , но это и понятно - штатные объективы Биолама не рассчитаны на такое поле зрения.
А что значит periplan ?
И что значит объективы EF, NPL, PL. они на бесконечность ?

В замочные скважины типа К7х и К10х во-первых вообще ничерта не видно, в том числе и хроматизма увеличения, во-вторых компенсация у них выше, ~1.5%, однако с 10х и 20х Periplan должен работать лучше, чем с ломо.
Periplan - запатентованное название Leitz для ортоскопических компенсационных окуляров, применяемых с объективами с исправленной кривизной поля зрения.
Есть такие объективы на 170мм, 160мм и бесконечность. Этот окуляр в основном для конечных тубусов. Типа Ortholux II, Orthoplan и т.п.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 22:02
Не в сети

Зарегистрирован: 08 апр 2013, 13:42
Сообщения: 107
Ок спасибо.
А не подскажете что это за ЗИП ?
viewtopic.php?f=6&t=1796&start=1590#p70035


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 29 апр 2017, 22:10
Не в сети
Аватара пользователя

Зарегистрирован: 16 янв 2014, 16:39
Сообщения: 1981
Откуда: г. Санкт-Петербург
На вид что-то польское, типа PZO (этот их уродский ссыпающийся пенополиуретан, во все дырки просачивается и ко всему прилипает). Не похоже на комплектующие микроскопа.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: На опознание.
СообщениеДобавлено: 30 апр 2017, 01:30
Не в сети

Зарегистрирован: 06 окт 2013, 18:17
Сообщения: 845
_Евгений_ писал(а):
Подскажите пожалуйста.
Нашёл на барахолке такой окуляр PERIPLAN GF 16x вместе с переходником, поле зрения у него конечно впечатляющее, но на объективы на 160 мм он не очень подходит - хроматизм увеличивается(по моим пробам с Биоламом)
Что значит его маркировка и для каких микроскопов этот окуляр ?


Этот пост viewtopic.php?f=6&t=1796&start=1590#p70035 тоже наверное в эту тему.

Евгений, окуляры PERIPLAN, это всё же аналог компенсационных окуляров( немецкий форум по микроскопии -http://www.mikroskopie-forum.de/, там есть подробная и исчерпывающая информация по ним), для апохроматов и высоких апертур они самое то.
А вот и конкретно, по Вашему окуляру PERIPLAN GF 16x, он широкопольный, предназначен для объективов с длиной тубуса 170 мм для микроскопа Leitz Orthoplan, выпускался в 1973 году, вот подробный ПДФ-http://www.leitz-ortholux.de/pdf/abbildende_beleuchtende_1973.pdf
Напротив, перипланы PERIPLAN с маркировкой ширины поля GF 10x/18" расчитаны на длину тубуса 160 мм. То есть, вот как пишут сами немцы:
Цитата:
Fuer 170 mm waere also die Kennung "GF 10x"; fuer 160 mm "GF 10x/18".
-http://www.mikroskopie-forum.de/index.php?topic=14020.0
На 170 мм. обозначение "GF 10x", на 160 мм. "GF 10x/18".
GF -grossfeld, т.е. дословно широкое поле.
Конкретно у меня пара PERIPLAN 10x/18, окуляры просто великолепные, не просто широкое поле, но и вследствие просветления особая ясность изображения.


Вернуться к началу
