Автор:  Юрий [ 12 дек 2012, 18:32 ]
Заголовок сообщения:  Re: Наши микроскопы.

kszv писал(а):
Юрий писал(а):
сделаю снимки одного и того же препарата без какой либо обработки.
N800m2 до исследовательского не дотягивает, но качество картинки, контрастность, настройка, удобство если оценивать по 10 бальной то 7.
методы которые можно реализовать в N800m2 фазовый контраст, Хофмановский контраст, поляризация, люминисценция- тут они скопировали осветитель olympus'а и скопировали великолепно


Снимки это было бы очень здорово и наглядно!
Но не менее (а я думаю, что даже и более!) значима Ваша экспертная оценка, сложившаяся на основании опыта пользования этими двумя приборами. Скажем, если "китаец" набирает 7 из 10, то сколько Вы бы поставили Jenaval' у.
С уважением,
Константин



Фото сделанное N800m2, камера nikon coolpix 990, тубус фактор 10Х

головной мозг кролика, окраска Luxol Fast Blue Klüver Barrera, планахромат 20Х

почка крысы, инъекционная масса, планахромат 40Х
http://fotki.yandex.ru/users/labx/view/507751/
http://fotki.yandex.ru/users/labx/view/507750/

Да, одно пояснение: гистологические препараты- это не самый лучший вариант для сравнения качества, так как все они сделаны микротомом, следовательно абсолютной плоской картинки не будет.

Никакой обработки , баланс белого- автоматический.

Автор:  sigissoft [ 12 дек 2012, 19:59 ]
Заголовок сообщения:  Re: Наши микроскопы.

Юрий, спасибо за фото!
Впечатление не однозначное однако. Понравилось отсутствие кривизны поля, отсутствие хроматизма, ровное освещение по полю и в общем то всё. Что не понравилось - я ожидал более детальной проработки мелких волокон в клетках (хотя возможно в окуляр они видны нормально?) и несколько приглушенный контраст (на первом фото). Может это больше от установок (параметров, возможностей) самой камеры зависит, но что-то оно мне напоминает влияние сферической аберрации (в каком то из элементов общей оптической системы) или влияние того самого "упрощённого Келера". Но я могу и ошибаться. Но я чувствую, что в окуляре картинка совсем другая. Значит молодцы китайцы. Если ещё и надёжность не подведёт, то вообще зверь машина.

Автор:  Юрий [ 12 дек 2012, 20:38 ]
Заголовок сообщения:  Re: Наши микроскопы.

sigissoft писал(а):
Юрий, спасибо за фото!
Впечатление не однозначное однако. Понравилось отсутствие кривизны поля, отсутствие хроматизма, ровное освещение по полю и в общем то всё. Что не понравилось - я ожидал более детальной проработки мелких волокон в клетках (хотя возможно в окуляр они видны нормально?) и несколько приглушенный контраст (на первом фото). Может это больше от установок (параметров, возможностей) самой камеры зависит, но что-то оно мне напоминает влияние сферической аберрации (в каком то из элементов общей оптической системы) или влияние того самого "упрощённого Келера". Но я могу и ошибаться. Но я чувствую, что в окуляре картинка совсем другая. Значит молодцы китайцы. Если ещё и надёжность не подведёт, то вообще зверь машина.


я ожидал более детальной проработки мелких волокон в клетках : для этого нужны специальные методы окраски, и что именно вы называете- мелкие детали клетки? могу сделать фотографии митоза, но невозможно получить однородную картинку в гистологическом срезе по крайней мере на животном материале, элементарно в момент резки (толщина среза-5-6 микрон) срез деформируется, разгладить его до совершенно ровной поверхности нельзя.
я патогистолог, мой придел увеличения 600х.

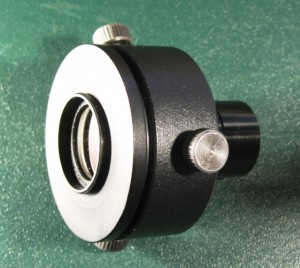

тут вся проблема, что руки не доходят укомплектовать это микроскоп нормальным адаптером, тут стоит обычный широкопольный окуляр, который укреплен в так называемом F-адаптере, а он соединен с камерой Nikon coolpix 990.
Келлер тут классический. проблема в адаптере картинка в окулярах совсем другая.

Вложения:
f-adapter.JPG [ 84.82 КБ | Просмотров: 19913 ]

Автор:  sigissoft [ 12 дек 2012, 21:09 ]
Заголовок сообщения:  Re: Наши микроскопы.

Юрий писал(а):
я ожидал более детальной проработки мелких волокон в клетках : для этого нужны специальные методы окраски, и что именно вы называете- мелкие детали клетки?

На втором фото в просветах видны эти самые волокна (рассматривая в оригинальном размере), но проработка несколько слабовата. Вполне возможно, что причина в адаптере. :)

Юрий писал(а):
Келлер тут классический. проблема в адаптере картинка в окулярах совсем другая.

Понятно. Ну тогда всё в порядке. Просто я в свой микроскоп отлично вижу такие детали, и подумалось, неуж-то спасовал китаец. :) Ну, значит нет.

Посмотрел сейчас свою фотографию, сделанную зеркальной камерой, тоже волокна плохо проработаны. Хотя в окуляр вижу их чётко. http://pho.to/Gs07. Видимо дело не в бобине.... :D

Автор:  timizas [ 12 дек 2012, 21:37 ]
Заголовок сообщения:  Re: Наши микроскопы.

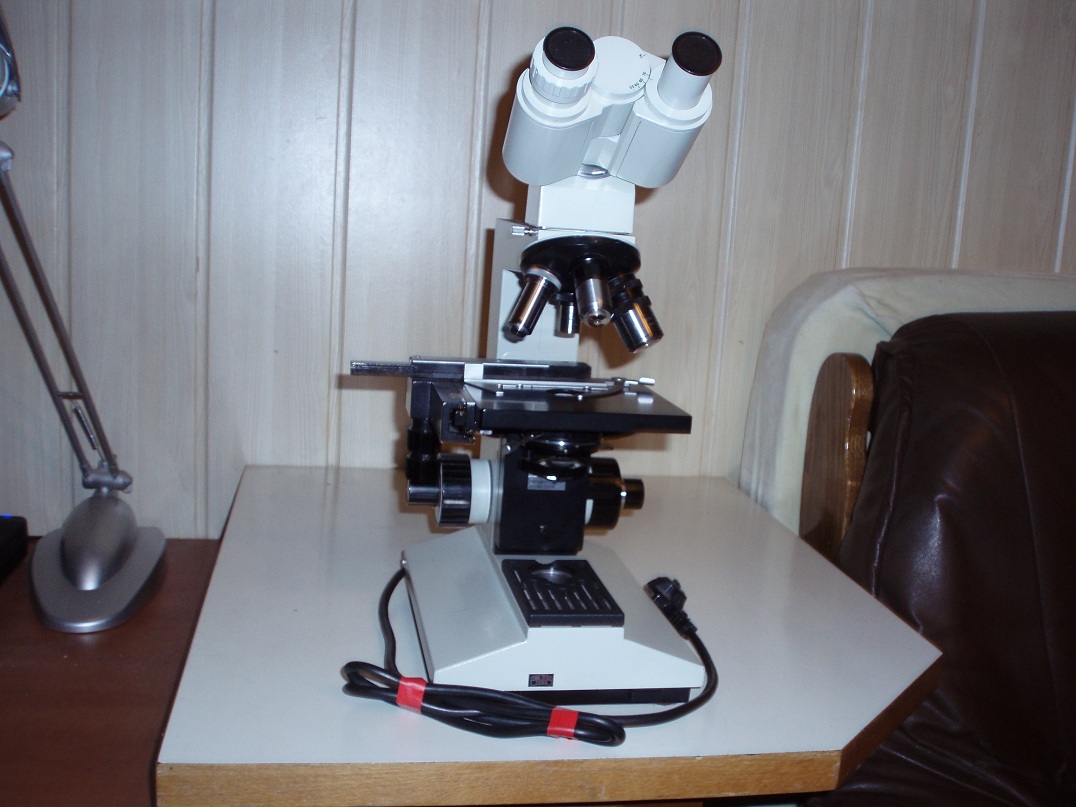

Carl Zeiss Laboval 4
Окуляры
PZO 10xSK
Ломо К 10х
Carl Zeiss PK 16x12
Carl Zeiss K 20x
Обективы
Carl Zeiss semiplan 3,2/0,10
Carl Zeiss 10/0,25
Ломо планапохромат 10/0,30
Carl Zeiss planachromat 25/050
Carl Zeiss 40/0,65
Carl Zeiss HI 100/1,25

Вложения:
P1010014.JPG [ 211.18 КБ | Просмотров: 19899 ]

Автор:  sigissoft [ 12 дек 2012, 21:51 ]
Заголовок сообщения:  Re: Наши микроскопы.

timizas, ну и как он в сравнении с МБИ-3?

Автор:  timizas [ 12 дек 2012, 22:11 ]
Заголовок сообщения:  Re: Наши микроскопы.

sigissoft писал(а):
timizas, ну и как он в сравнении с МБИ-3?

У меня был МБР-3,ну он такойже как МБИ-3,интересно зачем название(мбр рабочий а мби исследовательский) разное если они индентичные,может комплектация разное было.

Laboval 4 по моему комфортнее,проще,освещение очень
хорошое
МБР-3 лучше выглядит,красавец :D

Автор:  sigissoft [ 12 дек 2012, 22:17 ]
Заголовок сообщения:  Re: Наши микроскопы.

Как я догадываюсь, МБР (рабочие) шли с ахроматами, а МБИ (исследовательские) с апохроматами. Но по моему у Вас АПО были? МБР (МВИ) мне тоже нравятся внешним видом и компактностью, полностью Вас поддерживаю.

Автор:  timizas [ 12 дек 2012, 22:24 ]
Заголовок сообщения:  Re: Наши микроскопы.

Tyт пишут МБР-3 шли с апохроматами http://mikroskop-1.ru/?name=Mikroskopy~ ... %CC%C1%D03 или они с МБИ-3 напутали
У меня на МБР-3 были ахроматы

Автор:  sigissoft [ 12 дек 2012, 22:34 ]
Заголовок сообщения:  Re: Наши микроскопы.

По Вашей ссылке описания обеих полностью совпадают. Не знаю точно, может и напутал кто нибудь.

Автор:  tk1273 [ 13 дек 2012, 13:48 ]
Заголовок сообщения:  Re: Наши микроскопы.

С МБР-3 шли ахроматы ПЛАН 9х0.2 40х0.65 40х0.75ВИ 85х1.0ВИ 90х1.25МИ,
позже начали выпускать БИОЛАМ С-13 вместо него
С МБИ-3 шли апохроматы 10х0.3 20х0.65 60х0.7-1.0МИ 90х1.3МИ ахромат 90х1.25МИ,
позже начали выпускать БИОЛАМ Р-17 вместо него
Есть небольшие различия в окулярах и комплектации.
Штативы одинаковые, но отличаются от МБР-1, МБИ-1.
Штатив лучше, более позднего БИОЛАМ, например позволяет вращать столик вокруг оси на 360,
немного выше и тяжелее, механизм микровинта выполнен на паре трения качения
в БИОЛАМ только трения (без шариков).

Автор:  etot [ 13 дек 2012, 15:13 ]
Заголовок сообщения:  Re: Наши микроскопы.

В них на звезды смотрют?

Автор:  _Л_Ё_Х_А_ [ 13 дек 2012, 15:22 ]
Заголовок сообщения:  Re: Наши микроскопы.

etot писал(а):
В них на звезды смотрют?

:lol: Но если ты бухой сильно то можно и на звёзды :D

Автор:  Сэм-59 [ 13 дек 2012, 15:47 ]
Заголовок сообщения:  Re: Наши микроскопы.

etot писал(а):
В них на звезды смотрют?


Была у меня такая история.
Учитель 2-го класса попросила, если у кого из родителей есть микроскоп – прийти и показать детям чего-то (был по плану урок про гигену, и детям надо было рассказать о микробах). Я принес несколько препаратов, в том числе – воду из лужи. Включил темное поле. Кроме инфузорий там было много всякой мелочи, которая эффектно роилась светящимися точками на черном фоне. Одно дитё, посмотрев, воскликнуло: «ДА ЭТО ЖЕ КАК ВСЕЛЕННАЯ!».
Да. И на звезды смотрим :) !

Автор:  kszv [ 19 дек 2012, 17:31 ]
Заголовок сообщения:  Re: Наши микроскопы.

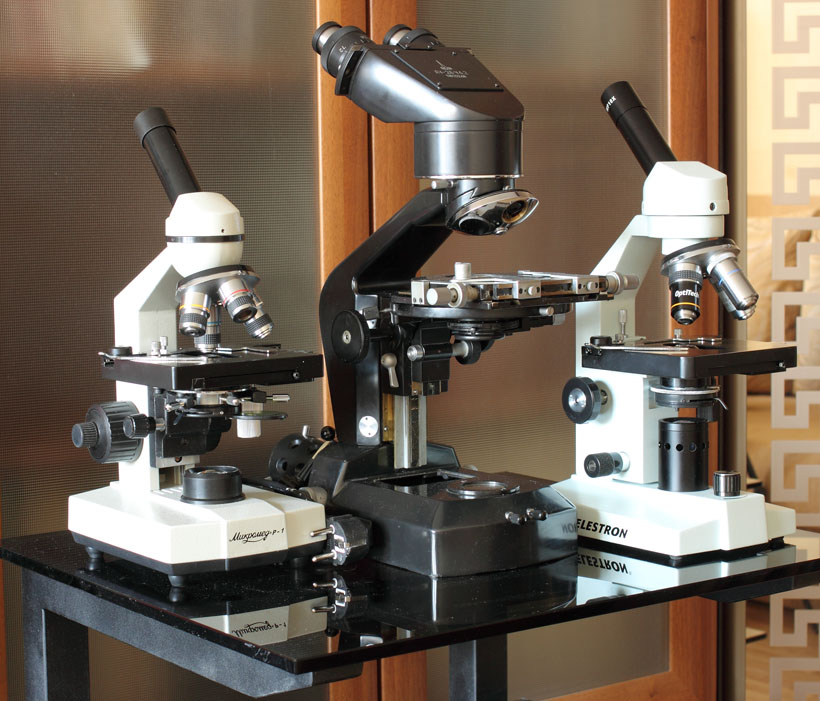

Нашел старую фотографию:
"Три богатыря" - микроскопы, которые скопились у меня к февралю 2010 года.
Слева направо:
Микромед-Р-1 обычный китайский микроскоп среднего качества. Освещение лампочка накаливания 20 Вт, сила света не регулировалась (в более поздних моделях регулировка, по-моему, появилась).
В центре Микроскоп Большой биологический с ценной бинокулярной насадкой переменной кратности АУ-26. Купил на молотке. К сожалению, состояние прибора было довольно убитым, в т.ч. насадка была практически непригодная для использования. Пришлось отправить обратно продавцу с потерей значительной суммы денег.
Справа - Celestron - микроскоп тоже китайский, с упрощенным конденсером, но весьма качественный с очень приятным изображением. Осветитель светодиодный, регулируемый. Имелось батарейное питание. В оригинальном состоянии было что-то не в порядке с электрикой (в конце-концов батарейка взорвалась), так что пришлось все перепаять самому навесным монтажом. Все функции восстановились.

Все три прибора давно проданы. Причина продажи - все-таки вид в бинокулярный микроскоп намного эффектнее. Будь Селестрон бинокулярным - наверное с удовольствием бы оставил.

Константин

Вложения:
микроскопы_2.jpg [ 162.81 КБ | Просмотров: 19764 ]
