 Заголовок сообщения: Осветитель для микроскопа
СообщениеДобавлено: 17 фев 2012, 21:10
Не в сети

Зарегистрирован: 17 фев 2012, 13:44
Сообщения: 59
Подскажите пожалуйста, как изготовить осветитель из галогенной лампочки?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 19 фев 2012, 17:25
Не в сети

Зарегистрирован: 28 ноя 2009, 20:24
Сообщения: 1015
Откуда: Омск
Дело в том, что осветители микроскопа также проектируют, рассчитывают геометрию ламп и т.д. Там необходимо определить высоту светового центра, размер самой лампочки и спирали, мощность лампочки и т.д. Вы не указали марку микроскопа...
Проще изготовить осветитель с помощью мощного светодиода или использовать светодиод из фонарика.

_________________
Мой блог: http://microcosmos555.blogspot.ru/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 19 фев 2012, 18:35
Не в сети

Зарегистрирован: 03 дек 2010, 20:55
Сообщения: 45
Откуда: Москва
напишите модель микроскопа. так вам быстрее помогут.

лично я делал на 3 ваттном светодиоде+ регулировка яркости.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 26 фев 2012, 17:28
Не в сети

Зарегистрирован: 17 фев 2012, 13:44
Сообщения: 59
У меня микроскоп МБИ-4. На коком растоянии лучьше поставить лампочку от коллектора?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 29 авг 2012, 15:00
Не в сети

Зарегистрирован: 20 авг 2012, 13:22
Сообщения: 4
Откуда: Иваново
Подскажите, какой осветитель подойдет для советского микроскопа Биолам Р-15, на микроскопе стоит зеркало.
По идеи родные осветители ОИ-32М, ОИ-35... а такой можно использовать? http://www.teraskop.ru/itemsf_1689.htm


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 30 авг 2012, 19:05
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Можно и такой, только с малыми увеличениями. Для объективов 40х и более нужен осветитель посерьёзнее (по Кёллеру). Из советских это ОИ-35 и ОИ-19. Я себе сделал осветитель из старого конденсера от кинопроектора и объектива Гелиос-44. В качестве источника света - светодиод 3 ватта с регулятором интенсивности. Получилось довольно не плохо. Только штатное зеркало немного картинку портит. У него покрытие зеркальное внутреннее и поэтому изображение полевой диафрагмы раздваивается (даже троит). А так вполне.



Последний раз редактировалось sigissoft 30 авг 2012, 19:41, всего редактировалось 3 раз(а).

Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 30 авг 2012, 19:09
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Alex писал(а):
У меня микроскоп МБИ-4. На коком растоянии лучьше поставить лампочку от коллектора?

Лампочку надо ставить на таком расстоянии от коллектора, при котором изображение нити накала лампы фокусируется на апертурной диафрагме (той, что в конденсоре).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 31 авг 2012, 13:14
Не в сети

Зарегистрирован: 20 авг 2012, 13:22
Сообщения: 4
Откуда: Иваново
sigissoft
большое спасибо за советы, пожалуй остановлюсь на покупке ОИ-35


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 25 окт 2012, 09:58
Не в сети
Аватара пользователя

Зарегистрирован: 22 сен 2012, 18:42
Сообщения: 84
Откуда: Белгородская область.

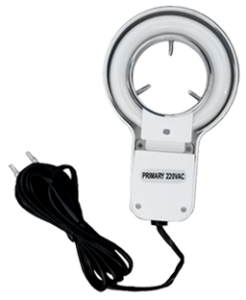

Скажите, а кто нибудь использует такой осветитель? Какие у него преимущества и недостатки?


Вложения:
Круг осветитель.png
Круг осветитель.png [ 73.17 КБ | Просмотров: 22401 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 25 окт 2012, 15:38
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Такого не использовал, но это осветитель скорее всего для стерео микроскопов. Для биологического мало пригоден. Разве что при самом малом увеличении (объектив 4х и меньше) можно непрозрачные объекты подсветить.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 04 ноя 2012, 17:59
Не в сети
Аватара пользователя

Зарегистрирован: 22 сен 2012, 18:42
Сообщения: 84
Откуда: Белгородская область.

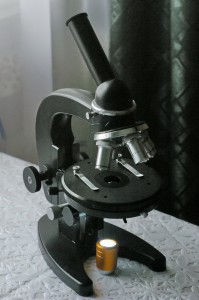

Мой вариант осветителя. 80 рублей и фонарик с 6 светодиодами почти хорош. Для объектива 40х чуть-чуть слепит, а для 90х немного не хватает света.


Вложения:
SG1L5349.jpg [ 242.13 КБ | Просмотров: 22346 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 04 ноя 2012, 21:40
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Для начала сойдёт. Вот бы регулировку яркости ещё организовать. А то можно и глаза "прожечь". Может серые (нейтральные) светофильтры подобрать?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 10 дек 2012, 15:48
Не в сети
Аватара пользователя

Зарегистрирован: 05 дек 2012, 22:15
Сообщения: 751
Откуда: Одесса
Лучше поставить матовое стекло на фонарик или в оправу светофильтра, ежели таковая в конденсоре имеется. Выровняет яркость по полю зрения.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 10 дек 2012, 16:18
Не в сети
Аватара пользователя

Зарегистрирован: 05 дек 2012, 22:15
Сообщения: 751
Откуда: Одесса

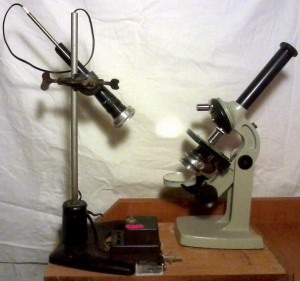

Мое светодиодное освещение по Келлеру.
Светодиод закреплен в патроне, который на металлическом штоке достаточно туго перемещается в корпусе бывшего фонарика – этим достигается фокусировка изображения светящегося кристалла на аппретурной диафрагме конденсора. В качестве коллектора используется ахроматическая склейка из объектива «Индустар-26», его же ирисовая диафрагма работает полевой. Яркость регулируется. Штатив сделан из подручных материалов.
Осветитель и микроскоп намертво прикручены к куску плиты ДСП, чтобы после настройки освещения не сдвигались друг относительно друга. Микроскоп – УМ-301 (школьный, поизводство ФКОЗ), конденсор – самодельный из другой части того же «Индустара-26» и «Индустара-50У».
Из всех моих комбинаций объективов и окуляров поле зрения не освещается полностью только с объективом 8х и окуляром 7х (в этом случае можно перевернуть зеркало с плоской на вогнутую сторону, условия Келлера при этом не соблюдаются, но поле зрения будет освещено).
Сорри за качество снимка - снимал на мобильный телефон.


Вложения:
UM301-1.jpg [ 88.11 КБ | Просмотров: 22135 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Осветитель для микроскопа
СообщениеДобавлено: 10 дек 2012, 16:26
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1111
Браво Сэм-59! Так держать!
